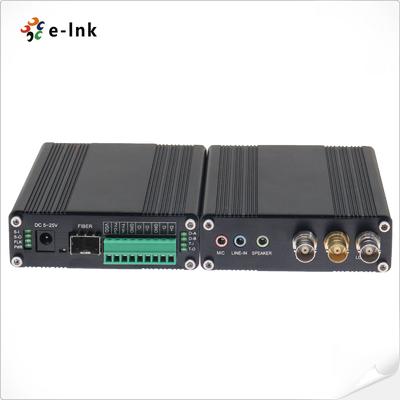

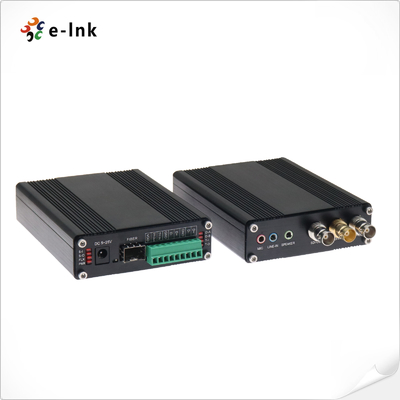

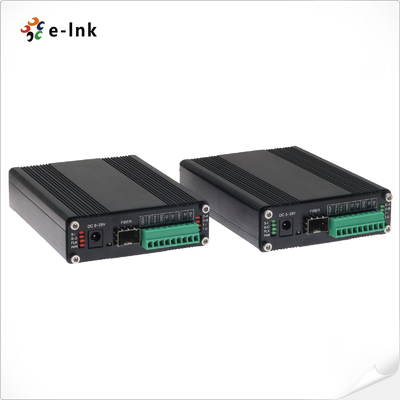

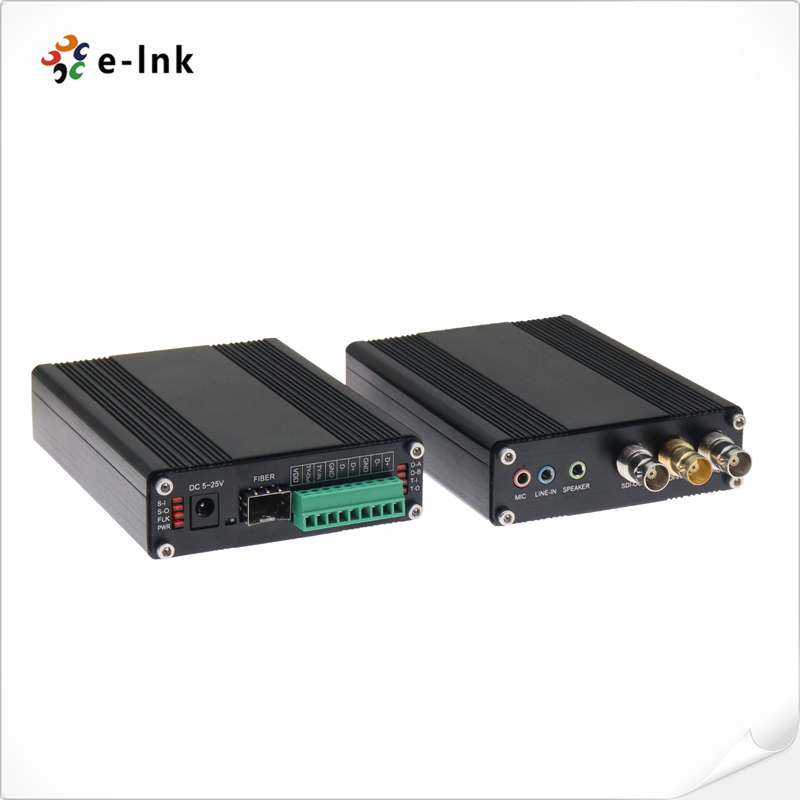

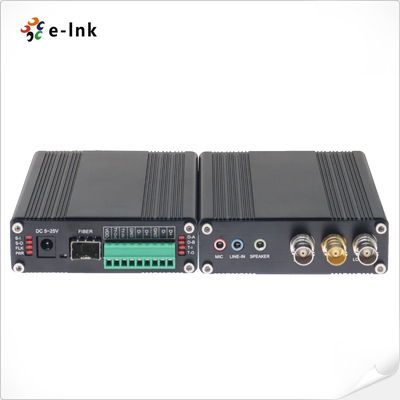

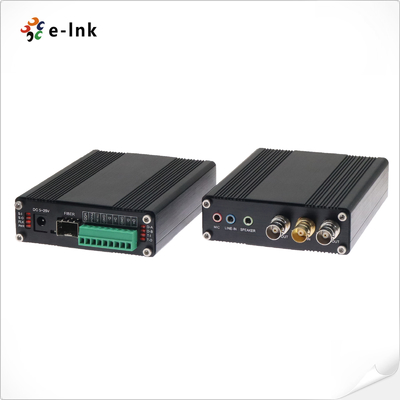

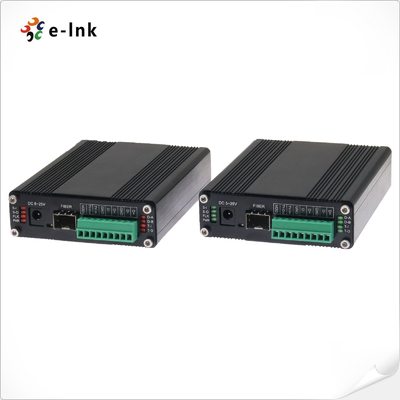

1Ch Αμφίδρομο 3G-SDI με Loop-out + 1Ch Tally + 2Ch Αμφίδρομο RS485 ή RS422 + 2Ch Στερεοφωνικός Ήχος + 1Ch Μικρόφωνοover Fiber Converter
SDI Fiber Extender Επισκόπηση
Η σειρά LNK-3G-1BV1T2BD2A1M είναι ένας οπτικός πομποδέκτης βίντεο 3G/HD-SDI υψηλής απόδοσης.
Υποστηρίζειμονοκαναλικό αμφίδρομο βίντεο 3G/HD-SDI (με ενσωματωμένο ήχο) ,
βίντεο loop-out , ένα σήμα tally , δύο καναλιών αμφίδρομα δεδομένα RS485/RS422 , δύο καναλιών
εξωτερικό στερεοφωνικό ήχο , και ένα σήμα μικροφώνου , μεταδίδοντας βίντεο υψηλής ευκρίνειας
και ηχητικά σήματα μέσω οπτικών ινών.
Αυτή η σειρά περιλαμβάνει έναν πομπό και έναν δέκτη, υποστηρίζοντας μετάδοση σήματος 1080P Full HD 3G/HD-SDI
, και προσφέρει υψηλή σταθερότητα και καθαρές εικόνες.Ενδείξεις κατάστασης LEDπεριλαμβάνονται στη συσκευή για παρακολούθηση σε πραγματικό χρόνο της κατάστασης λειτουργίας.
Εφαρμόζεται σε: έξυπνη παρακολούθηση κυκλοφορίας, συστήματα ασφαλείας, βιομηχανική παρακολούθηση
(ηλεκτρική ενέργεια, χημική βιομηχανία, χάλυβας, πετρέλαιο, σιδηρόδρομος κ.λπ.), στρατιωτική παρακολούθηση (αποθήκες, σύνορα κ.λπ.),
δίκτυα πανεπιστημίων, ζωντανές μεταδόσεις σταδίων, μετάδοση τηλεοπτικών προγραμμάτων και άλλα σενάρια μετάδοσης βίντεο
και ήχου υψηλής ζήτησης.
SDI Fiber Extender
Χαρακτηριστικά► 1Ch Αμφίδρομο 3G-SDI Video με Loop-out
► 1Ch Σήμα Tally
► 2Ch Αμφίδρομα Δεδομένα RS485 ή RS422
► 2Ch Στερεοφωνικός Ήχος
► 1Ch Μικρόφωνο
► Αυτόματο reclocking 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► Υποστήριξη HDTV 720P, 1080I, 1080P, 1920*1080@60Hz
► Μεγάλη ικανότητα μετάδοσης έως 20km (SMF)
► Hot swap και hot plug;
► Πλήρως ψηφιακή μετάδοση επιπέδου εκπομπής χωρίς συμπίεση;
► Βιομηχανικό επίπεδο εξαιρετικά ευρύ φάσμα θερμοκρασίας (-20℃~+70℃), προσαρμόσιμο σε διάφορα περιβάλλοντα;
SDI Fiber Extender
Πίνακας Διεπαφή οπτικών ινών
| Διεπαφή ινών |
| Simplex LC |
Απόσταση μετάδοσης |
| 0-20Km |
Μήκος κύματος |
| 1310nm/1550nm |
Βίντεο |
| Διεπαφή βίντεο |
| BNC |
Αντίσταση εισόδου/εξόδου βίντεο |
| 75Ω |
Τάση εισόδου/εξόδου βίντεο |
| Τυπική:1Vpp, Ελάχιστη 0.5Vpp, Μέγιστη 1.5Vpp |
Ρυθμός bit βίντεο |
| Μέγιστο 3.2Gb/s |
Διαφορική κέρδος (10%～90% APL) |
| <1% |
Υποστήριξη μορφής SDI |
| 625/25 PAL |
525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 |
| 1080i 23/24/30/50/59.94 |
| 1080P 23.98/24/30/50/60 |
| Πρότυπο Video SDI |
| 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
SMPTE425M3Gb/s Mapping(3G-SDI) |
| SMPTE424M 3Gb/s serial interface(3G-SDI) |
| Δεδομένα ή Tally |
| Φυσική διεπαφή |
| Βιομηχανικό τερματικό βίδας |
Τύπος δεδομένων |
| RS485 (Προεπιλογή) ή RS422 (Προαιρετικό), σήμα Tally |
Υποστήριξη συχνότητας/ρυθμού |
| Μέγιστο 115200bps για RS422 |
Μέγιστο 57600bps για RS485
BER
|
<10ˉ
| p>9Στερεοφωνικός Ήχος ή Μικρόφωνο |
|
| Είσοδος και έξοδος ήχου |
| 3.5MM Audio |
Μορφή ήχου |
| @48KHz |
Ηλεκτρικό |
| Μετασχηματιστής ρεύματος |
| DC 5~25V |
Κατανάλωση ρεύματος |
| <5W |
Ένδειξη LED |
| P/S |
| Τροφοδοσία ρεύματος |
DAT |
| Δεδομένα |
Μηχανικό |
| Διαστάσεις (ΜxΠxΥ) |
| 120 x 105 x 28 mm |
Βάρος |
| 1.5KG/ζεύγος |
Περίβλημα |
| Περίβλημα αλουμινίου |
Επιλογές τοποθέτησης |
| Τοποθέτηση σε τοίχο |
Περιβαλλοντικό |
| Θερμοκρασία λειτουργίας |
| -20℃～+70℃ |
Θερμοκρασία αποθήκευσης |
| -40℃～+80℃ |
Υγρασία λειτουργίας |
| 0~95% |
MTBF |
| ≥100000 ώρες |
SDI Fiber Extender |
Πίνακας Μοντέλο
| Περιγραφή |
LNK-3G-1BV1T2BD2A1M |
| 1Ch Αμφίδρομο 3G-SDI με Loop + 1Ch Tally + 2Ch Αμφίδρομο RS485 ή RS422 + 2Ch Στερεοφωνικός Ήχος + 1Ch Μικρόφωνο over Fiber Converter, Single Mode Fiber, LC, 20km, συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιείται ανά ζεύγη |
SDI Fiber Extender |
Πίνακας Σημείωση:
1. Το To+/To- μπορεί να οδηγήσει το LED με ρεύμα 50MA
2. TIN/TCM για σύνδεση σήματος Tally
3. T+/R- για RS485 (προεπιλογή) ή RS422 (προαιρετικό)
