Mini Industrial 2-Port 10/100/1000Base-TX σε 1000Base-X Media Converter

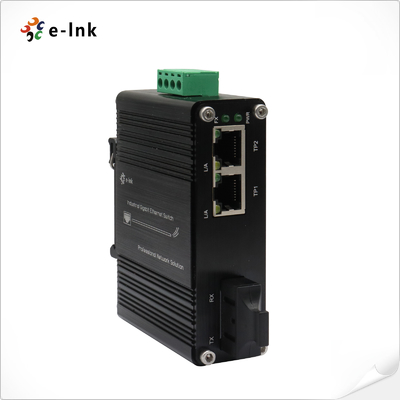

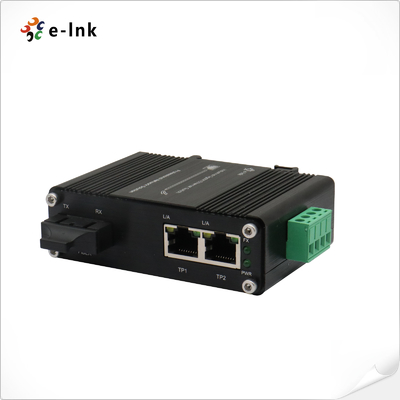

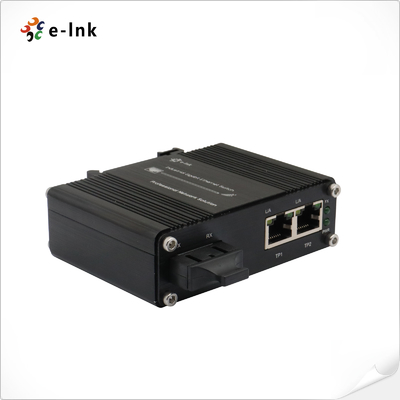

Επισκόπηση Mini Industrial Media Converter
Το LNK-IMC1200G Σειρά Industrial Gigabit Media Converter είναι μια συσκευή που σας επιτρέπει να συνδέσετε δύο θύρες Ethernet (10/100/1000BASE-T) και μία θύρα οπτικών ινών (1000BASE-X) μαζί. Είναι κατασκευασμένο για σκληρά βιομηχανικά περιβάλλοντα, με ισχυρή θήκη αλουμινίου και λειτουργεί καλά σε ένα ευρύ φάσμα θερμοκρασιών από -40°C έως +75°C. Αυτός ο σκληρυμένος μετατροπέας υποστηρίζει και τις δύο λειτουργίες half-duplex και full-duplex, εξασφαλίζοντας υψηλή απόδοση και σταθερή συνδεσιμότητα δικτύου. Το ισχυρό του υλικό μπορεί να χειριστεί σκληρές συνθήκες, καθιστώντας το ιδανικό για βιομηχανικό αυτοματισμό, μεταφορές και υπαίθρια χρήση. Η εγκατάσταση γίνεται ευκολότερη με επιλογές για την προσάρτησή του σε ράγα DIN ή κουτί διανομής, καθιστώντας το χρήσιμο σε διαφορετικές καταστάσεις.
Χαρακτηριστικά Mini Industrial Media Converter
Θύρα δικτύου Gigabit διπλής λειτουργίας υψηλής απόδοσης
• 2×RJ45 10/100/1000M θύρες αυτόματης διαπραγμάτευσης | Αυτόματη ανίχνευση πολικότητας MDI/MDI-X | Αυτόματη διαπραγμάτευση λειτουργίας Full/half-duplex
• 1×SC θύρα οπτικών ινών Gigabit (1000Base-X) | Σταθερή μετάδοση μεγάλων αποστάσεων
Σχεδιασμός αξιόπιστος βιομηχανικής κλάσης
• Ευρύ φάσμα θερμοκρασίας λειτουργίας: -40°C έως 75°C (-40°F έως 167°F) | Ανθεκτικό στη σκόνη και την υγρασία | Κατάλληλο για σκληρά περιβάλλοντα

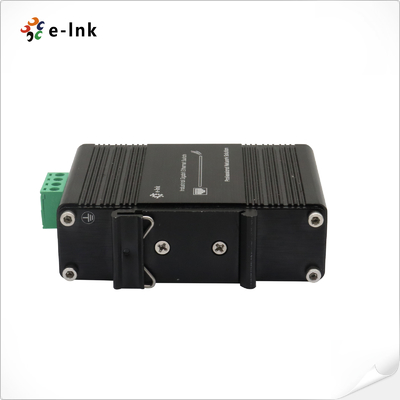

• Διπλές επιλογές τοποθέτησης: Ράγα DIN/τοίχου | Συμπαγής και στιβαρή δομή
Εξοικονόμηση ενέργειας και έξυπνη διαχείριση
• Τεχνολογία IEEE 802.3az Energy Efficient Ethernet (EEE) | Σχεδιασμός χαμηλής κατανάλωσης
• Είσοδος ευρείας τάσης: Τροφοδοσία 12–48 VDC | Συμβατότητα βιομηχανικής τροφοδοσίας
Τεχνικοί Δείκτες Mini Industrial Media Converter
|
Ethernet
|
|
Πρότυπα:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX/FX
|
|
IEEE802.3ab 1000Base-T
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
IEEE802.3z 1000Base-X
|
|
Τύπος Επεξεργασίας:
|
Store-and-Forward
|
|
Ρυθμός Φιλτραρίσματος Forward:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
1,488,000pps (1000Mbps)
|
|
Μνήμη Buffer Πακέτων:
|
1 Mbit
|
|
Μέγιστο Μήκος Πακέτου:
|
9K Bytes
|
|
Μέγεθος Πίνακα Διευθύνσεων
|
2K MAC Addresses
|
|
Διασύνδεση
|
|
Σύνδεσμος:
|
2 x RJ45
|
|
Οπτική Θύρα:
|
1 x SC 1000Base-X
|
|
Ηλεκτρικά και Μηχανικά
|
|
Ισχύς Εισόδου:
|
12~48VDC, 2-pin terminal block
|
|
Κατανάλωση Ισχύος:
|
5W Max.
|
|
Ενδείξεις LED:
|
|
PWR:
|
Κατάσταση Ισχύος
|
|
L/A:
|
Κατάσταση Data LINK
|
|
SPD:
|
Κατάσταση Ethernet
|
|
100M/1000M:
|
Fiber LINK Κατάσταση
|
|
Διαστάσεις (ΠxΒxΥ):
|
95 x 70 x 30 mm
|
|
Βάρος:
|
0.25Kg
|
|
Περίβλημα:
|
Αλουμίνιο Θήκη
|
|
Επιλογές Τοποθέτησης:
|
DIN-Rail / Τοίχου
|
|
Περιβαλλοντικά
|
|
Θερμοκρασία Λειτουργίας:
|
-40°C έως 75°C (-40°F έως 167°F)
|
|
Θερμοκρασία Αποθήκευσης:
|
-40°C έως 85°C (-40°F έως 185°F)
|
|
Σχετική Υγρασία:
|
5% έως 95% μη συμπυκνωμένη
|
|
MTBF
|
> 200.000 ώρες
|
|
Κανονιστικές Εγκρίσεις
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Class A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Πληροφορίες Παραγγελίας Mini Industrial Media Converter
|
Μοντέλο
|
Περιγραφή
|
|
LNK-IMC1200G
|
Mini Industrial Media Converter, 1-port 1000BASE SC + 2-port 10/100/1000BASE-T, SC Fiber Port, Multimode, 850nm, 550m
|
|
LNK-IMC1200G-20
|
Mini Industrial Media Converter, 1-port 1000BASE SC + 2-port 10/100/1000BASE-T, SC Fiber Port, Single Mode, 1310nm, 20km
|
|
LNK-IMC1200G-S20
|
Mini Industrial Media Converter, 1-port 1000BASE SC + 2-port 10/100/1000BASE-T, SC Fiber Port, Single Mode, Single Fiber, 1310/1550nm, 20km
|
|
Επιλογές Τοποθέτησης
|
► Προεπιλεγμένη βάση DIN-Rail εγκατεστημένη; Η βάση τοίχου περιλαμβάνεται.
|
|
Επιλογές Ισχύος
|
► 24W/1A 24VDC Τροφοδοτικό. Ανοιχτό καλώδιο για Terminal Block
|
|
► Το τροφοδοτικό πρέπει να αγοραστεί ξεχωριστά.
|
