Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία προϊόντος: | Μετατροπέας SDI σε οπτική ίνα | Προσαρμοστής δύναμης: | Εναλλασσόμενο ρεύμα 110~220V |
|---|---|---|---|
| Κατανάλωση ενέργειας: | <15w> | Διάσταση: | 19 ίντσες 1U |
| Διάστημα κύματος: | 1310nm/1550nm | Θερμοκρασία λειτουργίας: | -20℃~+70℃ |
Περιγραφή του προϊόντος του εκτετατή οπτικών ινών SDI:

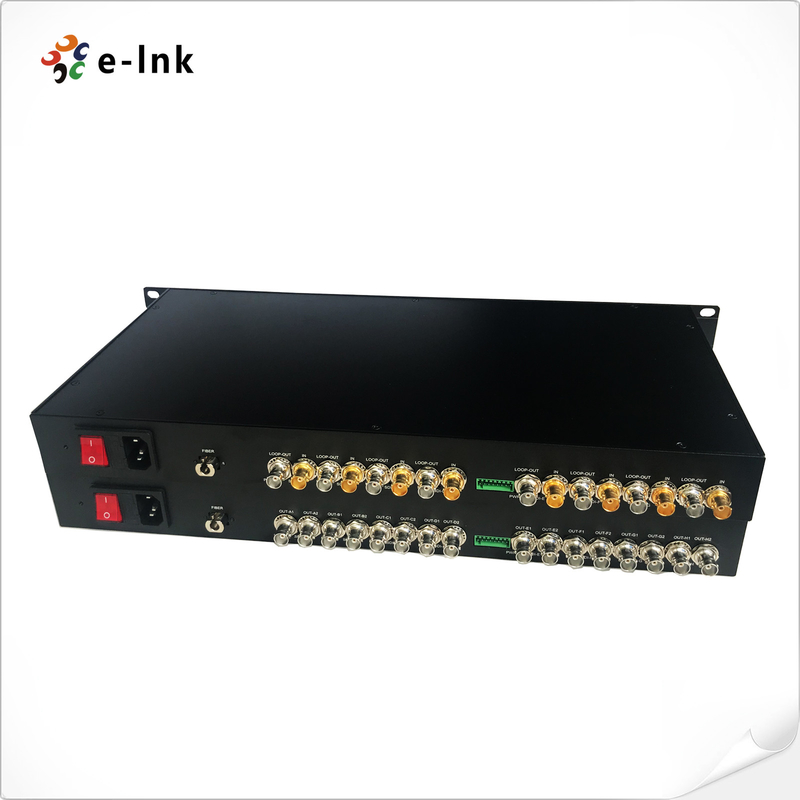

Η σειρά LNK-3GSDI-4BV υποστηρίζει 4-κανάλινο δίκατο 3G-SDI πρότυπο σήμα βίντεο υψηλής ευκρίνειας που μεταδίδεται μέσω ενός ενιαίου καλωδίου οπτικών ινών,και να παρακολουθούν το σήμα τοπικά μέσω έξόδου βρόχου 3G/HD-SDIΑυτός ο SDI Over Fiber Optic Extender περιλαμβάνει έναν πομπό και έναν δέκτη για σήμα 1080P 3G-SDI.Αυτό...Επεκτάτης SDI μέσω οπτικών ινώνμπορεί ταυτόχρονα να μεταδίδει 4-Ch διμερή 3G-SDI Video.1-Ch Reverse RS-485 δεδομένα, σήμα μέσω μιας ενιαίας οπτικής ινών.ποιότητα ήχου έως επίπεδο CD υποστηρίζει αντίστροφη μορφή επικοινωνίας δεδομένων RS-485.
4 κανάλια αμφίδρομης 3G-SDI μετάδοσης βίντεο μέσω οπτικών ινών
∆ Αυτοματοποιημένη εξίσωση καλωδίων για την εξασφάλιση της ακεραιότητας του σήματος
∙ Αυτόματη επαναδιαστολή 270Mbit/s - 1,48Gbit/s - 3Gbit/s
️ Απευθείας συμβατότητα με συστήματα κάμερας 3G-SDI και υποστήριξη πρωτόκολλων δεδομένων RS-485
Δυνατότητα μετάδοσης μήκους τουλάχιστον 10 χλμ. έως 120 χλμ.
∆ Εισαγωγή ισχύος του τερματικού τεμαχίου για βιομηχανικές εφαρμογές
Υποστηρίζει θερμή ανταλλαγή και θερμή σύζευξη
¢ Πλήρης ψηφιακή μετάδοση χωρίς συμπίεση σε επίπεδο εκπομπής·
∆υστυχώς, η μέθοδος αυτή δεν μπορεί να χρησιμοποιηθεί για την επίτευξη των στόχων που προβλέπονται στο σημείο 6.1.
̇ τεχνική WDM/CWDM/DWDM με οπτική ίνα·
| Διασύνδεση ινών | Simplex LC |
| Απόσταση μετάδοσης | 550μ-20χλμ. |
| Διασύνδεση βίντεο | BNC |
| Αντίσταση εισόδου/εξόδου βίντεο | 75Ω |
| Τεχνική εικόνα | Τυπικό:1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Ταχύτητα βίντεο | Μέγιστο 3,2Gb/s |
| Πρότυπο SDI βίντεο | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s χαρτογράφηση ((3G-SDI) | |
| SMPTE424M 3Gb/s σειριακή διεπαφή ((3G-SDI) | |
| Φυσική διεπαφή | Βιομηχανικός τερματικός σταθμός με βίδες |
| Τύπος δεδομένων | Επιστροφή RS485 |
| Υποστήριξη συχνότητας/τιμής | Μέγιστο 57600bps για RS485 |
| ΒΑ | < 10 ̇9 |
Η τεχνική υποστήριξη και οι υπηρεσίες της SDI για την επέκταση οπτικών ινών περιλαμβάνουν:
| Σχήμα | Περιγραφή |
| LNK-3GSDI-4BV | 4-Ch Δυοδιάστατο 3G-SDI βίντεο με βρόχο, 20km, SM, FC, συμπεριλαμβανομένου ενός πομπού και ενός δέκτη, που χρησιμοποιείται από ζευγάρια |
| LNK-3GSDI-4BV1R | 4-Ch Διοικητικό SDI βίντεο με βρόχο + 1-Ch RS485 Αντίστροφα δεδομένα, 20km, SM, FC, συμπεριλαμβανομένου 1 πομπού και 1 δέκτη, που χρησιμοποιείται από ζευγάρια |
