Co. τεχνολογίας της Κίνας ε-συνδέσεων, ΕΠΕ.
Επαγγελματικός κατασκευαστής προϊόντων οπτικών επικοινωνιών ινών και μετάδοσης ασφάλειας CCTV
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Δύναμη εισόδου: | DC5V 3A | Κατανάλωση ενέργειας: | 15W |
|---|---|---|---|
| Διάστημα κύματος: | 1310nm / 1550nm / CWDM | Θερμοκρασία λειτουργίας: | -10°C σε +75°C |
| Μέγεθος (WxDxH): | 172mm*167mm*45mm (LxWxH) | Βάρος: | 4 κιλά |
| Επισημαίνω: | Πολλαπλέξερ Ethernet ινών,3G/HD/SD-SDI Multiplexer ινών,Πολλαπλεξοστάτη ινών ήχου |
||

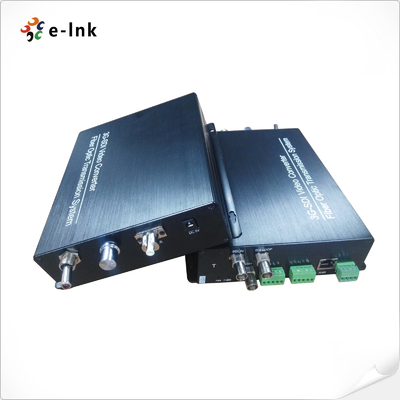

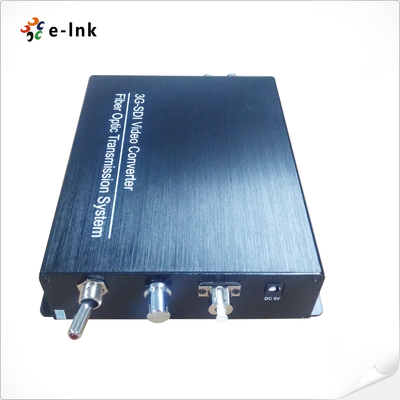

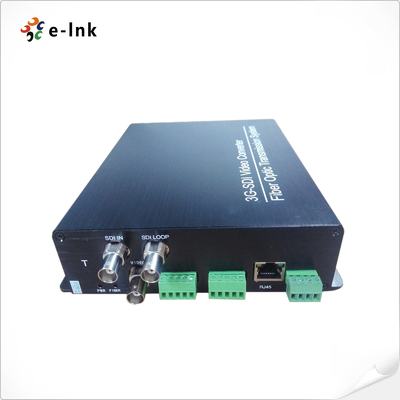

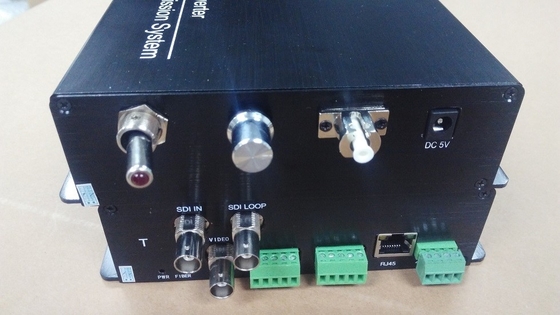

3G/HD/SD-SDI, RS422, Audio, Ethernet, Tally, Intercom και Επιστροφή Βίντεο μέσω Fiber Multiplexer
Επέκταση ινών SDIrΠλεονεκτήματα
Υποστηρίζει τα ποσοστά δεδομένων SMPTE 3G, HD και SD-SDI
- Να χειριστείς όλα τα παθολογικά πρότυπα.
∆ Αυτοματοποιημένη εξίσωση καλωδίων για την εξασφάλιση της ακεραιότητας του σήματος
Με τηλεκοντρόλ & Tally & Audio ((Intercom) & Επιστροφή βίντεο
10/100 Ethernet
∆ Αυτοματοποιημένη εξίσωση καλωδίων για την εξασφάλιση της ακεραιότητας του σήματος
∙ Αυτόματη επανακλειδώση 270Mbit/s - 1,48Gbit/s - 3Gbit/s
Ο τύπος σήματος υποστήριξης: 270Mbit/s έως 3Gbit/s σύμφωνα με τα πρότυπα SMPTE 424M, SMPTE 292M και SMPTE 259M, DVB-ASI
️ Απευθείας συμβατότητα με συστήματα κάμερας 3G/HD/SD-SDI και υποστήριξη των πρωτοκόλλων δεδομένων RS-232, RS-422 και RS-485
10+χλμ. με μονοτροπική ίνα ή 300χλμ. με πολυτροπική ίνα
∆ Εισφορά ισχύος στο τερματικό μπλοκ, θερμή ανταλλαγή και θερμή σύζευξη
Επεκτάτης ινών SDI Τεχνικοί δείκτες
| Γενικές προδιαγραφές | |
| Εργασιακό Temp | -10°C έως +75°C |
| Θερμοκρασία αποθήκευσης | -40°C έως 85°C |
| υγρασία | 0 ~ 95% (μη συμπυκνωτικό) |
| Δύναμη εισόδου | DC5V 3A |
| Δύναμη εξόδου | -6~-1 dBm |
| Ευαισθησία Rx | < 18dBm |
| Απόσταση μετάδοσης | SM ίνες 10+km, MM ίνες 300m |
| Οπτικός σύνδεσμος | Dal LC /FC/ST/SC/MX/ Lemo / Neutrino (προαιρετικό) |
| Εισαγωγή/εξόδου SDI | |
| Φόρμα σήματος | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Ποσοστό δεδομένων | 270Mbit/s - 1,48Gbit/s - 3Gbit/s |
| Εξισορρόπηση καλωδίων | Αυτοματοποιημένο καλώδιο EQ (καλώδιο Bel den 1694A) |
| 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s | |
| Διασύνδεση SDI | BNC 75 Ωμ |
| Διασύνδεσμος | |
| Οπτικός προσαρμογός φωτογραφικής μηχανής | |
| Διασύνδεση | 4pin XLR (ανδρικό) /5pin XLR (γυναικείο) / 3,5mm jack ακουστικών |
| Μικρόφωνο | Εισόδους μικροφώνου με σιωπηλή και προεπιλεγμένη |
| Ακουστικά | με όγκο πάνω ή κάτω |
| Ακουστικό | Επίπεδο γραμμής ισοζυγίου ή μη ισοζυγίου |
| Αριθμός | |
| Οπτικός προσαρμογός φωτογραφικής μηχανής | |
| Διασύνδεση | Κεφαλή αέρα 4 κόμβων ή μικρο-XLR 3 κόμβων |
| Αποδόσεις | Κλείσιμο σε στεγνή επαφή ή υγρή +12V |
| Ενεργοποίηση: σύντομη ή +12V | |
| Εκκλεισμός: ανοιχτό ή 0V | |
| Απομακρυσμένο έλεγχο | |
| Διασύνδεση | Τερματικό τμήμα βιομηχανικού προτύπου |
| Πληροφορίες | RS422 /RS232/RS485 |
| Ethernet | |
| Λιμάνι | 10/100 σύνδεσμος Base-T, RJ-45 |
| Τρόπος εργασίας | Πλήρη διπλή/μισή διπλή |
| Ποσοστό δεδομένων | 10 M bps & 100 M bps Ethernet (Αυτοπροσαρμοστικό) |
Βιομηχανικός μετατροπέας μέσων EthernetΣύνοψη

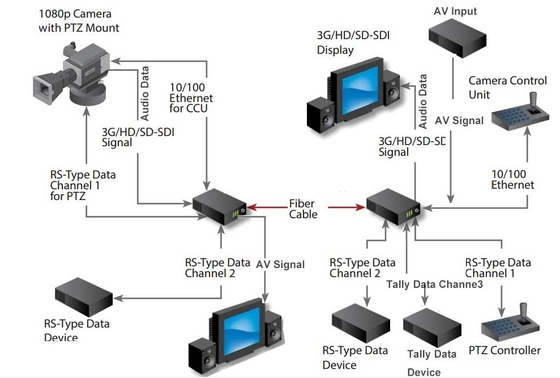

Η σειρά LN K-MIDI σας επιτρέπει να μεταδίδετε 3G, HD ή SD-SDI σύμφωνα με το SMPTE 424M-2006, 292 και 259 με τη δυνατότητα μετάδοσης 10/100 Base-T Ethernet RS422, Audio, Ethernet, Tally,Διασύνδεση & Επιστροφή βίντεο μέσω ενιαίας λειτουργίας ή πολλαπλής λειτουργίας ινώνΤο σύστημα μεταφέρει ένα σήμα 3G/HD-SDI από την κάμερα στον σταθμό βάσης και ένα βίντεο επιστροφής (3G/HD-SDI), δεδομένα τηλεχειρισμού, gen lock, intercom,ΣυγκέντρωσηΤο σύστημα τοποθετεί όλα τα σήματα που απαιτούνται για την παραγωγή 3G/HD-SDI με πολλαπλές κάμερες σε ένα SM/MM τακτικό ή SMPTE υβριδικό καλώδιο ινών, εξασφαλίζοντας robust,Σύνδεση χωρίς προβλήματα σε οποιοδήποτε στούντιο ή τηλεπαραγωγή.
