Co. τεχνολογίας της Κίνας ε-συνδέσεων, ΕΠΕ.
Επαγγελματικός κατασκευαστής προϊόντων οπτικών επικοινωνιών ινών και μετάδοσης ασφάλειας CCTV
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Διεπαφή ινών: | Μονοκατευθυντικό LC | Απόσταση μετάδοσης: | 550m-120Km ((εξαρτάται από τον δέκτη SFP) |
|---|---|---|---|
| Διάστημα κύματος: | 1310 nm /1550 nm (εξαρτάται από τον δέκτη SFP) | βάρος αποστολής: | 1.1KG/pair |
| Μέγεθος (LxWxH): | 166*28*105MM | Θερμοκρασία λειτουργίας: | -40°C ∙ +80°C |

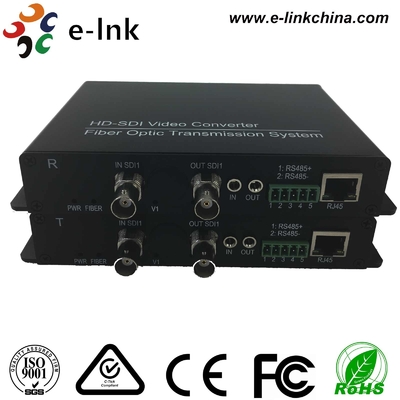

SD/HD/3G-ΔΕΠ+RS485/RS422/RS232Δεδομένα + 10/100M EthernetΜετατροπέας ινών
Μονάδα SFP SDI Video Πλεονεκτήματα
Το εύρος μήκους κύματος είναι 1310nm, 1550nm και 16 άλλα είδη μήκους κύματος CWDM (συμμορφώνονται με το ITU-T G.694.2) ·
Αυτόματη εξισορρόπηση καλωδίων, που χρησιμοποιείται για όλες τις ταχύτητες κάτω των 3,2 Gb/s (Belden 1694A)
Δείκτης κατάστασης LED για την παρακολούθηση των συνθηκών εργασίας
- Υποστήριξη της αναγέννησης βίντεο
Υποστήριξη SFP δέκτη-μεταφορέα καυτό-συνδεδεμένο
Ο μέγιστος ρυθμός εργασίας είναι 3,2Gb/s.
Για SMPTE 292M (2.9Gb/s) ανάκτηση ρολογιού.
Το προϊόν Plug and Play επιτρέπει την αποστολή ψηφιακών βίντεο διεπαφών της οικογένειας SD-SDI / HD-SDI / 3G-SDI μέσω μιας ενιαίας ινώδους.
Τεχνικός Δείκτης
Φυτικές ίνεςΟπτικά μέσαΕπόμενο άρθρο
| Διασύνδεση ινών | simplex LC |
| Απόσταση μετάδοσης | 550m-120Km ((εξαρτάται από τον δέκτη SFP) |
| Διάστημα κύματος | 1310 nm /1550 nm ((εξαρτάται από τον δέκτη SFP) |
Βίντεο
| Διασύνδεση βίντεο | BNC |
| Αντίσταση εισόδου/εξόδου βίντεο | 75Ω |
| Τεχνική εικόνα | Τυπικό:1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Ταχύτητα βίντεο | Μέγιστο 3,2Gb/s |
| Διαφορετικό κέρδος (10%~90% APL) | < 1% |
Πρότυπο SDI βίντεο | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
Πληροφορίες
| Φυσική διεπαφή | Βιομηχανικός τερματικός σταθμός με βίδες |
| Τύπος δεδομένων | RS485/RS422/RS232/Μάντσεστερ |
| Υποστήριξη συχνότητας/τιμής | 0~400K bps |
Ethernet
| Λιμάνι | 10/100 σύνδεσμος Base-T, RJ-45 |
| Τρόπος εργασίας | Πλήρη διπλή/μισή διπλή |
| Ποσοστό δεδομένων | 10 Mbps & 100 Mbps Ethernet (Αυτοπροσαρμοστικό) |
Ηλεκτρική τροφοδοσία
| Διορθωτής ισχύος | Δύναμη εκπομπής |
| Κατανάλωση ενέργειας | <3W |
| Μέγεθος διάστασης | 166*28*105MM |
| Βάρος αποστολής | 1.1KG ανά ζευγάρι |
| (συμπεριλαμβάνονται εξωτερικοί προσαρμογείς ισχύος και κουτί συσκευασίας) | |
Περιβαλλοντική
| Θερμοκρασία λειτουργίας | -40°C ∙ +80°C |
| Θέρμανση αποθήκευσης | -40°C ∙ +85°C |
| Εργασιακή υγρασία | 0~95% |
| ΜΤΠΔ | ≥100000 ώρες |
Βιομηχανικός μετατροπέας μέσων EthernetΣύνοψη

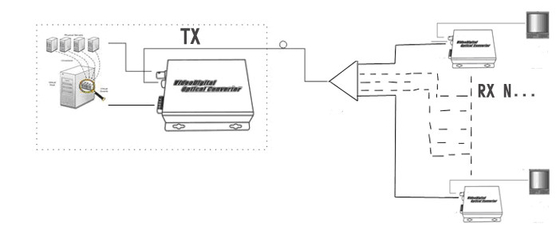

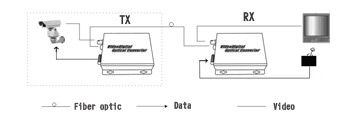

Ο ψηφιακός οπτικός μετατροπέας βίντεο SDI SD / HD / 3G του E-link υιοθετεί διεθνή προηγμένη τεχνολογία μετάδοσης οπτικών ινών gigabit.Τα πρότυπα αυτά χρησιμοποιούνται για τη μετάδοση μη συμπιεσμένων, μη κρυπτογραφημένα ψηφιακά σήματα βίντεο (προαιρετικά περιλαμβανομένων ενσωματωμένων ήχου ή/και κωδικού χρόνου) εντός τηλεοπτικών εγκαταστάσεων· μπορούν επίσης να χρησιμοποιηθούν για πακέτα δεδομένων.Και τώρα με τις συσκευές οπτικών ινών LNK-HD-SDI μπορείτε να παραδώσετε αυτά τα σήματα σε μεγάλες αποστάσεις μέσω των καλωδίων οπτικών ινών. Το σήμα βίντεο HD SDI μπορεί να μεταδοθεί μέσω 1 ενιαίας ινών με μη στρέβλωση, υψηλής ποιότητας, μετάδοση μεγάλης απόστασης.Αυτή η σειρά μετατροπέα βίντεο σε ίνες έχει σταθερή απόδοση,καθαρή ποιότητα εικόναςΗ λειτουργική κατάσταση των συσκευών μπορεί να παρατηρηθεί οπτικά.Η κατάσταση λειτουργίας και άλλες πληροφορίες αντιστροφής χρήσιμου σήματος μπορούν να ελεγχθούν από τα δεδομένα RS485.Οι πιθανές εφαρμογές για το προϊόν αυτό, για να αναφέρουμε μερικές είναι:Δικτύωση σχολείων, Βιομηχανική παρακολούθηση (Ηλεκτρική, Χημεία, Χάλυβα, Πετρέλαιο, Σιδηροδρομικές Υπηρεσίες κλπ.), Στρατιωτική Παρακολούθηση (Αποθήκη, Σύνορα, Φρουροί κλπ.), Σύστημα μετάδοσης τηλεοπτικών προγραμμάτων, Στάδιο (Για ζωντανό βίντεο HD,ηχητική μετάδοση).
