Co. τεχνολογίας της Κίνας ε-συνδέσεων, ΕΠΕ.
Επαγγελματικός κατασκευαστής προϊόντων οπτικών επικοινωνιών ινών και μετάδοσης ασφάλειας CCTV
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Διεπαφή ινών: | Simplex FC | Απόσταση μετάδοσης: | 550m20Km |
|---|---|---|---|
| Διάστημα κύματος: | 1310nm/1550nm | Κατανάλωση ενέργειας: | <5w> |
| Μέγεθος (LxWxH): | 120 X 105 X 28 χιλ. | Θερμοκρασία λειτουργίας: | -20℃~+70℃ |

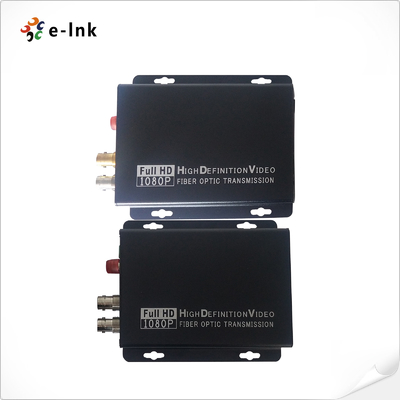

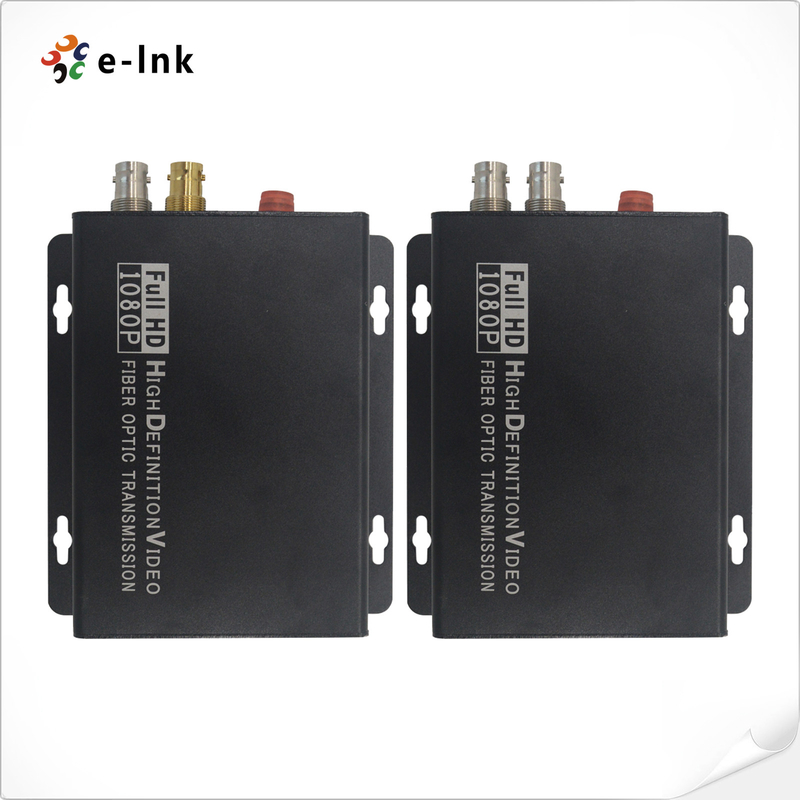

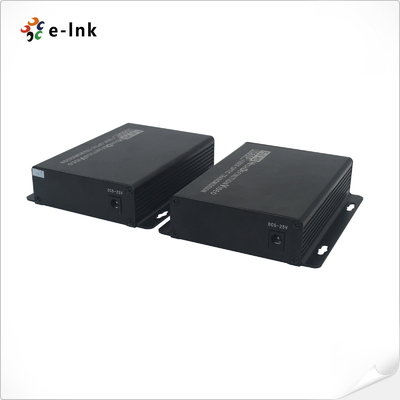

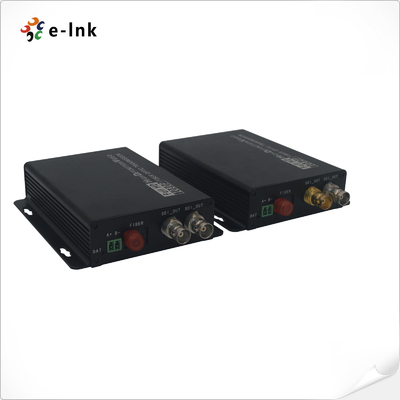

3G/HD-SDI σε μετατροπέα ινών
Μονάδα SFP SDI Video Πλεονεκτήματα
Κάθε κανάλι περιλαμβάνει 8 κανάλια ήχου
∆ Αυτοματοποιημένη εξίσωση καλωδίων για την εξασφάλιση της ακεραιότητας του σήματος
∆ Αυτοματοποιημένη επανακλειδώση 270Mbit/s - 1,48Gbit/s - 3Gbit/s
∆ Αμεση συμβατότητα με συστήματα κάμερας HD-SDI
Δυνατότητα μετάδοσης μήκους τουλάχιστον 10 χλμ. έως 80 χλμ.
∆ Εισφορά ισχύος στο τερματικό μπλοκ.
¢ Πλήρης ψηφιακή μετάδοση χωρίς συμπίεση σε επίπεδο εκπομπής·
∆υστυχώς, η μέθοδος αυτή δεν μπορεί να χρησιμοποιηθεί για την επίτευξη των στόχων της.
̇ τεχνική WDM/CWDM/DWDM με οπτική ίνα·
Διάδοση οπτικών ινών 1000M, εύκολη για ενημέρωση.
Μονάδα SFP SDI Video Τεχνικοί δείκτες
| Βίντεο | |
| Διασύνδεση βίντεο | BNC |
| Αντίσταση εισόδου/εξόδου βίντεο | 75Ω |
| Η τάση εισόδου/εξόδου βίντεο | Τυπικό:1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Ταχύτητα βίντεο | Μέγιστο 3,2Gb/s |
| Διαφορετικό κέρδος (10%~90% APL) | < 1% |
| Πρότυπο SDI βίντεο | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s χαρτογράφηση ((3G-SDI) | |
| SMPTE424M 3Gb/s σειριακή διεπαφή ((3G-SDI) | |
| Πληροφορίες | |
| Φυσική διεπαφή | Βιομηχανικός τερματικός σταθμός με βίδες |
| Τύπος δεδομένων | RS422/RS485 Πίσω κατεύθυνση |
| Υποστήριξη συχνότητας/τιμής | Μέγιστο 115200bps για RS422 |
| ΒΑ | < 10 ̇9 |
| Ηλεκτρική | |
| Διορθωτής ισχύος | Συνεχή ισχύς 5 ~ 25V |
| Κατανάλωση ενέργειας | < 5W |
| Δείκτης LED | |
| Σημείωση: | Ηλεκτρική τροφοδοσία |
| DAT | Πληροφορίες |
| Μηχανικές | |

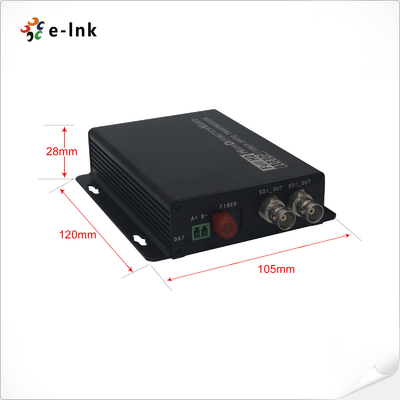

| Μέγεθος (LxWxH) | 120 x 105 x 28 mm |
| Βάρος | 0.43 κιλά/ζάμι |
| Κουκούπι | Αλουμινένια θήκη |
| Επιλογές τοποθέτησης | Εγκαταστάσεις τοίχου |
Βιομηχανικός μετατροπέας μέσων EthernetΣύνοψη
Ο μετατροπέας ινών LNK-HD-110 και LNK-3G-110 σειράς 3G/HD-SDI υποστηρίζει ένα κανάλι 3G/HD-SDI βίντεο (ήχος ενσωματωμένο) και αντιστροφή σήματος δεδομένων RS422/485 που μεταδίδεται μέσω καλωδίου οπτικών ινών,και να παρακολουθούν το σήμα τοπικά μέσω έξόδου βρόχου 3G/HD-SDIΟ E-link 3G/HD-SDI Video over Fiber Converters περιλαμβάνει έναν πομπό και έναν δέκτη για σήμα 3G/HD-SDI 1080P.
Πληροφορίες παραγγελίας
| Σχήμα | Περιγραφή |
| LNK-HD-110-20 | HD-SDI σε μετατροπέα ινώνμε RS422 αντίστροφα δεδομένα και βήμα έξω, SMF, FC Fiber Connector 20KM, συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιούνται σε ζεύγη |
| LNK-3G-110-20 | 3G-SDI σε μετατροπέα ινών με RS422 αντίστροφα δεδομένα και βήμα εκτός βρόχου, SMF, FC Fiber Connector 20KM, συμπεριλαμβανομένου του πομπός και του δέκτη, που χρησιμοποιούνται από ζεύγη |
