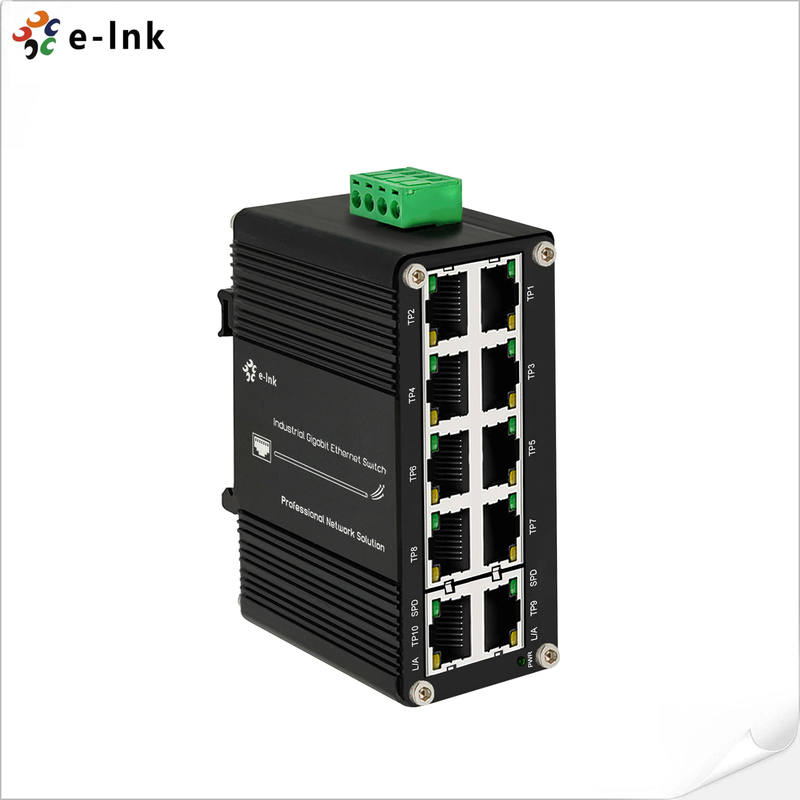

Μίνι Βιομηχανικός 10-Port 10/100/1000T Συμπληρωματικός διακόπτης Ethernet
Επισκόπηση του μικρού βιομηχανικού διακόπτη Ethernet
ΗΗ σειρά LNK-IMC010Gαντιπροσωπεύει μια συμπαγή αλλά ισχυρή λύση δικτύωσης βιομηχανικού επιπέδου, η οποία ενσωματώνει θύρες 10x10/100/1000BASE-T Gigabit Ethernet μέσα σε ένα εξοικονόμηση χώρου.Σχεδιασμένα ειδικά για δύσκολα επιχειρησιακά περιβάλλοντα, αυτός ο μη διαχειριζόμενος διακόπτης Ethernet υποστηρίζει ένα ευρύ φάσμα εισόδου ισχύος 12 48V DC, εξασφαλίζοντας συμβατότητα με διάφορα βιομηχανικά συστήματα ηλεκτρικής ενέργειας.
Ο διακόπτης είναι κατασκευασμένος για να υπερβαίνει τις κρίσιμες βιομηχανικές απαιτήσεις και προσφέρει εξαιρετική αξιοπιστία σε απαιτητικές συνθήκες.μηχανικό σοκ, και ακραίες διακυμάνσεις θερμοκρασίας, καθιστώντας το κατάλληλο για χρήση σε εγκαταστάσεις παραγωγής, συστήματα μεταφοράς και υπαίθριες εγκαταστάσεις όπου οι εμπορικοί εξοπλισμός θα αποτύχουν.
Σύμφωνα με τα πρότυπα CE και FCC, κάθε μονάδα υποβάλλεται σε αυστηρές δοκιμές καύσης 100% για την επικύρωση της μακροπρόθεσμης λειτουργικής σταθερότητας.Η σειρά LNK-IMC010G προσφέρει μια οικονομικά αποδοτική πλατφόρμα συνδεσιμότητας για τον βιομηχανικό αυτοματισμό, δίκτυα παρακολούθησης και υποδομή IoT, παρέχοντας απλότητα plug-and-play χωρίς να διακυβεύεται η απόδοση σε σκληρά περιβάλλοντα όπου ο χρόνος λειτουργίας του δικτύου είναι κρίσιμος.
Χαρακτηριστικά του μικρού βιομηχανικού διακόπτη Ethernet
- Διαμόρφωση θύρας gigabit υψηλής πυκνότητας
Ενσωματωμένο με δέκα 10/100/1000BASE-T RJ45 διεπαφές αυτόματης διαπραγμάτευσης με αυτόματη ανίχνευση MDI/MDI-X,επιτρέπει την απρόσκοπτη ανάπτυξη χωρίς χειροκίνητη διαμόρφωση καλωδίου σε όλες τις συνδεδεμένες συσκευές.
- Προηγμένη τεχνολογία διαπραγμάτευσης Ethernet
Υποστηρίζει ολοκληρωμένη ταχύτητα και διπλή λειτουργία αυτοδιαπραγμάτευσης,συμπεριλαμβανομένων των λειτουργιών μισού/πλήρου διπλέξ 10/100Mbps και της μετάδοσης πλήρους διπλέξ 1000Mbps για τη βέλτιστη χρήση του εύρους ζώνης σε περιβάλλοντα δικτύου μικτής ταχύτητας.
- Βιομηχανική τροφοδοσία μεγάλης κλίμακας
Είναι συμβατό με συστήματα εισόδου ισχύος συνεχούς ρεύματος 12-48V, παρέχοντας ευέλικτη σύνδεση με διάφορες βιομηχανικές πηγές ενέργειας, συμπεριλαμβανομένων των ηλεκτρικών συστημάτων οχημάτων, των εγκαταστάσεων ηλιακής ενέργειας,και τυποποιημένες βιομηχανικές πηγές συνεχούς τροφοδοσίας.
- Ευφυής μηχανισμός ελέγχου ροής
Εφαρμόζει το πρωτόκολλο ελέγχου ροής IEEE 802.3x με λειτουργία full-duplex και υποστήριξη αντίστροφης πίεσης για λειτουργίες half-duplex, αποτρέποντας αποτελεσματικά την απώλεια πακέτων κατά τη διάρκεια περιόδων συμφόρησης δικτύου.
- Συμμόρφωση με την ενεργειακά αποδοτική Ethernet
Σχεδιασμένο σύμφωνα με τα πρότυπα IEEE 802.3az Energy Efficient Ethernet, μειώνοντας σημαντικά την κατανάλωση ενέργειας κατά τις περιόδους χαμηλής δραστηριότητας δεδομένων, διατηρώντας παράλληλα την ετοιμότητα του δικτύου.
- Πολυδιάστατες επιλογές τοποθέτησης
Σχεδιασμένο τόσο για τυπική εγκατάσταση DIN-rail όσο και για καθολική εγκατάσταση τοίχου, προσφέροντας ευέλικτη φυσική τοποθέτηση σε ντουλάπια ελέγχου, ράφια εξοπλισμού,ή εφαρμογές άμεσης τοποθέτησης σε επιφάνεια.
- Αδύναμη βαθμολογία βιομηχανικής προστασίας
Κατασκευάστηκε με προστατευτικό περίβλημα IP40 και υψηλής αντοχής μεταλλικό περίβλημα, παρέχοντας ανώτερη φυσική προστασία από εισβολή σωματιδίων και μηχανική βλάβη σε δύσκολα περιβάλλοντα.
- Επεκτάμενη λειτουργία θερμοκρασίας
Διατηρεί πλήρη λειτουργική σταθερότητα σε ακραίες θερμοκρασίες από -40 °C έως 80 °C (-40 °F έως 176 °F), εξασφαλίζοντας αξιόπιστη απόδοση τόσο σε αρκτικές συνθήκες όσο και σε βιομηχανικές συνθήκες υψηλών θερμοκρασιών.
- Εναλλακτικά υφάσματα αυτοδιαπραγματεύσεων
Ενσωματώνει μη αποκλειστική αρχιτεκτονική μετατροπής αποθήκευσης και προώθησης με αυτόματη προσαρμογή ταχύτητας, εξασφαλίζοντας την απόδοση ταχύτητας καλωδίου σε όλες τις θύρες διατηρώντας παράλληλα την ακεραιότητα των πακέτων.
Τεχνικοί δείκτες μικροβιομηχανικών διακόπτες Ethernet
| Ethernet |
| Πρότυπα: |
IEEE 802.3 Ethernet |
| IEEE 802.3u γρήγορο Ethernet |
| IEEE 802.3ab Gigabit Ethernet |
| IEEE 802.3x Πλήρης διπλής ρύθμιση ροής |
| Ηλεκτρονικό δίκτυο Ethernet (EEE) με ενεργειακή απόδοση IEEE 802.3az |
| Επιστροφή και ρυθμός φιλτραρίσματος: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Πακέτο Buffer: |
2Mbits |
| Μέγεθος πακέτου: |
9216 bytes |
| Πίνακας διευθύνσεων MAC: |
Καταχωρήσεις 4K |
| Εναλλακτικά υφάσματα: |
20Gbps/μη αποκλεισμός |
| Δυνατότητα εκπομπής (πακέτα ανά δευτερόλεπτο) |
14.88Mpps@64bytes |
| Διασύνδεση |
| Συνδετήρας: |
10 10/100/1000BASET RJ45 αυτόματες θύρες MDI/MDI-X
|
| Περιβαλλοντική |
| Θερμοκρασία λειτουργίας: |
-40°C έως 80°C (-40°F έως 176°F) |
| Θέρμανση αποθήκευσης: |
-40°C έως 85°C (-40°F έως 185°F) |
| Σχετική υγρασία: |
5% έως 95% μη συμπυκνωτικό |
| ΜΤΠΔ |
> 200 000 ώρες |
| Ηλεκτρική και Μηχανική |
| Δύναμη εισόδου: |
12~48VDC
Η υπερβολική ισχύς με πολικότητα αντιστρέφει τη λειτουργία προστασίας
|
| Ηλεκτρική κατανάλωση: |
< 10W |
| Υπερφόρτωση εισόδου ισχύος: |
Αυτόματη επαναφορά |
| Αντίστροφη πολικότητα: |
Σήμερα |

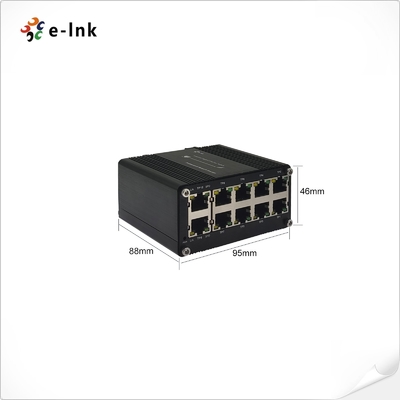

| Μέγεθος (WxDxH): |
95 x 88 x 46 χιλιοστά |
| Βάρος: |
300 γραμμάρια |
| Κεφάλαιο: |
Αλουμινένια θήκη |
| Επιλογές στερέωσης: |
Εγκαταστάσεις DIN-Rail/Παγκόσμιες εγκαταστάσεις |
| Δείκτες LED: |
| ΠΡΑ |
Δύναμη |
| Λος Άντζελες |
Σύνδεσμος/Δραστηριότητα |
| ΕΕΠ |
Ποσοστό δεδομένων |
| Κανονιστικές εγκρίσεις |
|
ISO9001
|
|
EN55022:2010+AC: 2011, κατηγορία Α
|
|
EN 61000-3-2: 2006+A1: 2009+A2: 2009
|
|
EN 61000-3-3: 2013
|
|
EN55032:2017
|
|
Δελτίο ΕΚΑΧ αριθ.
|
|
Δελτίο ΕΚΑΧ αριθ.
|
|
Δελτίο ΕΚΑΧ αριθ.
|
|
IEC 61000-4-5: 2014 (Περίοδος)
|
|
Δελτίο ΕΚΑΧ αριθ.
|
|
Δελτίο ΕΚΑΧ αριθ.
|
Πληροφορίες παραγγελίας μικροβιομηχανικού διακόπτη Ethernet
| Σχήμα |
Περιγραφή |
| Δελτίο ΕΚΑΧ |
Μίνι βιομηχανικός διακόπτης 10 θύρων 10/100/1000T Gigabit Ethernet
|
| Επιλογές τοποθέτησης |
️ Η προεπιλεγμένη στήριξη DIN-Rail είναι εγκατεστημένη· περιλαμβάνεται και η στήριξη τοίχου. |
| Επιλογές ισχύος |
Η παροχή ενέργειας πρέπει να αγοράζεται ξεχωριστά. |
Εφαρμογή μικρού βιομηχανικού διακόπτη Ethernet
-
Βιομηχανικά συστήματα αυτοματισμού και ελέγχου
Παρέχει αξιόπιστη υποδομή δικτύου για περιβάλλοντα αυτοματισμού εργοστασίου, υποστηρίζοντας την επικοινωνία σε πραγματικό χρόνο μεταξύ PLC, κινητήρων, πάνελ HMI,και βιομηχανικά ρομπότ μέσω των ανθεκτικών θύρων Gigabit και της εκτεταμένης λειτουργίας θερμοκρασίας.
-
Δίκτυα ευφυών συστημάτων μεταφορών
Επιτρέπει ισχυρή συνδεσιμότητα για εξοπλισμό διαχείρισης της οδικής κυκλοφορίας, συμπεριλαμβανομένων των ελεγκτών σήματος, μεταβλητών πινακίδων μηνυμάτων, καμερών αναγνώρισης πινακίδων κυκλοφορίας,και αισθητήρες ανίχνευσης οχημάτων που λειτουργούν σε εξωτερικά περιβάλλοντα υψηλής θερμοκρασίας.
-
Δίκτυα εξωτερικής παρακολούθησης και ασφάλειας
Υποστηρίζει τη μετάδοση βίντεο υψηλού εύρους ζώνης για συστήματα παρακολούθησης IP σε δύσκολες τοποθεσίες, συνδέοντας πολλές κάμερες ασφαλείας, συστήματα ελέγχου πρόσβασης,και συσκευές ανίχνευσης περιμέτρου με δυνατότητα PoE και σκληρότητα περιβάλλοντος.
-
Ηλεκτρική χρήση και διαχείριση ενέργειας
Παρέχει συνδεσιμότητα δικτύου για εφαρμογές έξυπνου δικτύου, συμπεριλαμβανομένης της αυτοματοποίησης υποσταθμών, εξοπλισμού παρακολούθησης γραμμών ηλεκτρικής ενέργειας,και κατανεμημένη διαχείριση ενεργειακών πόρων σε δίκτυα ευρείας εμβέλειας.
-
Κινητά συστήματα και συστήματα για οχήματα
Ιδανικό για χρήση σε δημόσιες μεταφορές, οχήματα έκτακτης ανάγκης και στρατιωτικά κέντρα κινητής διοίκησης με ευρεία συμβατότητα εισόδου τάσης και ανώτερη αντοχή σε δονήσεις / σοκ.
-
Δίκτυα γεωργικών εκμεταλλεύσεων ανανεώσιμης ενέργειας
Παρέχει σταθερή ραχοκοκαλιά δικτύου για ηλιακά εργοστάσια και συστήματα παρακολούθησης αιολικών πάρκων, συνδέοντας μετατροπείς, αισθητήρες περιβάλλοντος,και εξοπλισμού παρακολούθησης σε κατανεμημένες εγκαταστάσεις παραγωγής ενέργειας.
-
Εργασίες εξόρυξης και βαρέος εξοπλισμός
Αντιστέκεται σε ακραίες συνθήκες στις μεταλλευτικές εργασίες και στους χώρους κατασκευής, επιτρέποντας την παρακολούθηση του εξοπλισμού, τη συλλογή επιχειρησιακών δεδομένων και τη σύνδεση του συστήματος ασφάλειας σε περιβάλλοντα υψηλών δονήσεων.
-
Υποδομή θαλάσσιων και λιμενικών εγκαταστάσεων
Υποστηρίζει ανθεκτικά στη διάβρωση δίκτυα για εξοπλισμό χειρισμού φορτίου, συστήματα κυκλοφορίας πλοίων και εγκαταστάσεις ασφάλειας λιμένων που λειτουργούν σε παράκτια περιβάλλοντα υψηλής υγρασίας.
