Διαχειριζόμενος σκληρυμένος διακόπτης Ethernet με PoE για βιομηχανικά δίκτυα παρακολούθησης

Επιλογές SFP

Επισκόπηση

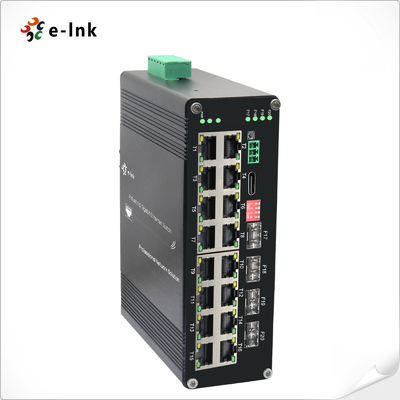

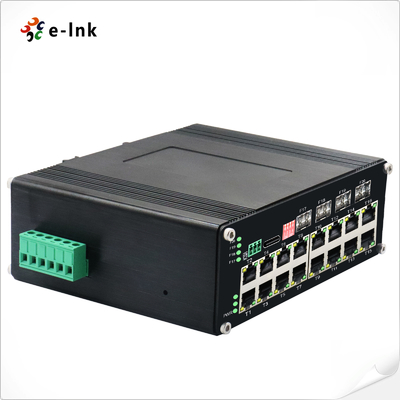

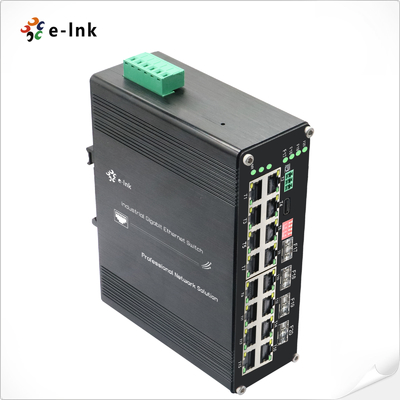

Αυτό το Διαχειριζόμενος Σκληρυμένος Ethernet Switch L2+ είναι εξοπλισμένο με 16 θύρες Gigabit RJ45 (10/100/1000Base-T) που υποστηρίζουν IEEE 802.3at PoE+ και 4 θύρες Gigabit SFP uplink (1000Base-X) για συνδεσιμότητα οπτικών ινών. Οι θύρες RJ45 διαθέτουν λειτουργία full/half duplex και αυτόματη MDI/MDI-X, ενώ οι υποδοχές SFP υποστηρίζουν single-mode ή multi-mode fiber, προσφέροντας ευέλικτες επιλογές ανάπτυξης μεγάλων αποστάσεων.

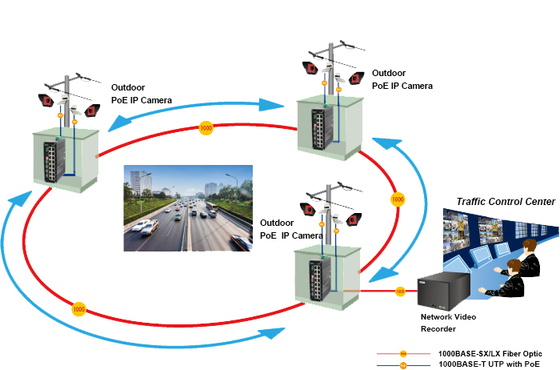

Σχεδιασμένο για βιομηχανικά και απαιτητικά περιβάλλοντα, αυτός ο διαχειριζόμενος διακόπτης PoE παρέχει ρεύμα και δεδομένα μέσω ενός μόνο καλωδίου, μειώνοντας έτσι την πολυπλοκότητα της εγκατάστασης για κάμερες IP, ασύρματα σημεία πρόσβασης και άλλες συσκευές PoE σε απομακρυσμένες τοποθεσίες. Η προηγμένη διαχείριση L2+ αυτού του προϊόντος, η οποία περιλαμβάνει VLAN, QoS και χαρακτηριστικά ασφαλείας, εξασφαλίζει σταθερή, αποτελεσματική και ασφαλή απόδοση δικτύου για κρίσιμες εφαρμογές.

Χαρακτηριστικά

► Υποστήριξη 16x10/100/1000Base-T + 4x1000Base-X SFP +

► Η θύρα 10/100/1000Mbps RJ45 υποστηρίζει Full/Half-duplex, Auto-negotiation, Auto MDI/MDIX

► Συμβατό με IEEE802.3af/at

► Ο διακόπτης DIP υποστηρίζει VLAN με ένα κλειδί, διαχείριση Ring με ένα κλειδί, επαναφορά PoE και δίκτυο PoE 250m

► Υποστήριξη σύνδεσης θύρας USB-C για εύκολη διαχείριση, χωρίς την ανάγκη πρόσβασης στη σειριακή θύρα RS232

► Jumbo Frame 10K Bytes

► IEEE 802.3az Energy Efficient Ethernet (EEE)

► Θήκη αλουμινίου IP40

► Υποστηρίζει εγκατάσταση DIN-Rail

► -40°C έως 80°C (-40°F έως 176°F) θερμοκρασία λειτουργίας

Τεχνικοί Δείκτες

Ethernet
Πρότυπα:	IEEE802.3 10BASE-T
	IEEE802.3u 100BASE-TX/FX
	IEEE802.3ab 1000BASE-T
	IEEE802.3z 1000BASE-X
	IEEE802.3p QoS
	IEEE802.1d Spanning Tree
Ρυθμός προώθησης & φιλτραρίσματος:	14,880pps (10Mbps)
	148,800pps (100Mbps)
	1,488,000pps (1000Mbps)
Μνήμη Buffer πακέτων:	12M bits
Τύπος επεξεργασίας:	Store-and-Forward
Εύρος ζώνης backplane	110Gbps
Μέγιστο μήκος πακέτου:	Jumbo Frame 10K Bytes
Μέγεθος πίνακα διευθύνσεων:	8K MAC Addresses
Διασύνδεση

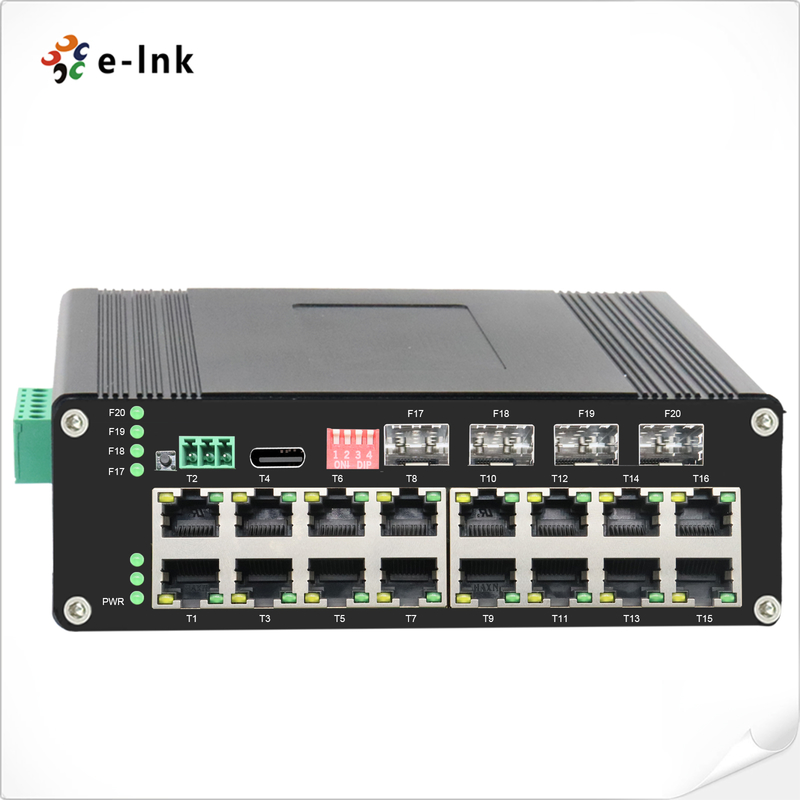

Σύνδεσμος:	16 x RJ45
RS485:	1 x RS485 (Προαιρετικό)
Οπτική θύρα:	4 x 1000Base-X SFP
USB-C:	1 x USB-C (για διαχείριση)
Σειριακή διασύνδεση RS485 (Προαιρετικό)
Φυσική διασύνδεση	Βιομηχανικό τερματικό βιδωτό 3 ακίδων
Τύπος δεδομένων	1Ch RS485 Bi-Direction
Σήματα RS-485	Data+, Data-, GND
Απόσταση γραμμής σειριακής θύρας (χαλκού)	1000 μέτρα
Ρυθμός baud	0 ~ 800kbps
PoE (Power over Ethernet)
Πρότυπο:	IEEE 802.3at Power over Ethernet Plus
	IEEE 802.3af Power over Ethernet
Θύρα:	RJ45
Αντιστοίχιση ακίδων ρεύματος	4/5(+), 7/8(-)
Προϋπολογισμός PoE:	Έως 480-watt PoE budget
ΠεριβάλλονΘερμοκρασία λειτουργίας:
-40°C έως 80°C (-40°F έως 176°F)	Θερμοκρασία αποθήκευσης:
-40°C έως 85°C (-40°F έως 185°F)	Σχετική υγρασία:
5% έως 95% μη συμπυκνωμένη	MTBF
> 200.000 ώρες	Ηλεκτρικά και Μηχανικά
Είσοδος ρεύματος:

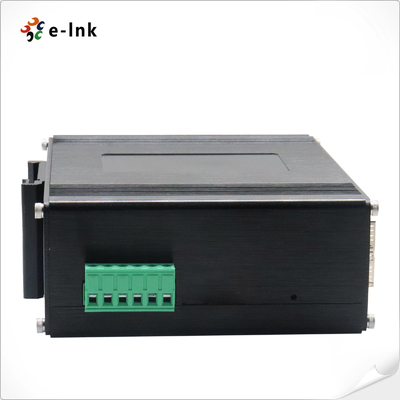

48~57VDC, Redundant Power (6-pin Terminal Block)	Κατανάλωση ρεύματος:
8W Max.(PoE σε χρήση	<480W)Προστασία:
Υπερφόρτωση εισόδου ρεύματος:
Αυτόματη επαναφορά	Αντίστροφη πολικότητα:
Παρών	ΔΙ
Διακόπτης PΛειτουργία διακόπτη DIP 4 ψηφίων
DIP	Λειτουργία	Ρυθμίσεις	SW 1
	VLAN	Υποστήριξη IEEE 802.1Q 4K VLAN, υποστήριξη QINQ, Double VLAN,	OFF - Απενεργοποιημένο	Ενδείξεις LED:
	Διαχείριση Ring	ON - Ενεργοποιημένο	OFF - Απενεργοποιημένο	Ενδείξεις LED:
	Δίκτυο PoE 250m	ON - Ενεργοποιημένο	OFF - Απενεργοποιημένο	Ενδείξεις LED:
	Επαναφορά PoE	ON - Ενεργοποιημένο	OFF - Απενεργοποιημένο	Ενδείξεις LED:
PWR:
Κατάσταση ρεύματος	Ethernet (ανά θύρα):
Σύνδεση/Δραστηριότητα	PoE:
Κατάσταση PoE	Fiber:
Θύρα Gigabit SFP: F17~F20	Διαστάσεις (ΠxΒxΥ):
155 x 115 x 85 mm	Βάρος:
1.2Kg	Θήκη:
Θήκη αλουμινίου	Επιλογές τοποθέτησης:
Στήριξη DIN-Rail	Λειτουργίες λογισμικού
Πρωτόκολλα πλεονασμού
Υποστήριξη STP/RSTP/MSTP/ERPSv2, Link Aggregation	Υποστήριξη Multicast
Υποστήριξη IGMP Snooping V1/V2/V3, υποστήριξη GMRP, GVMP, 802.1Q	VLAN
Υποστήριξη IEEE 802.1Q 4K VLAN, υποστήριξη QINQ, Double VLAN,	Διαχείριση χρόνου
SNTP	QOS
Ανακατεύθυνση βάσει ροής	Περιορισμός ρυθμού βάσει ροής Φιλτράρισμα πακέτων βάσει ροής 8*Ουρές εξόδου κάθε θύρας 802.1p/DSCP αντιστοίχιση προτεραιότητας Diff-Serv QoS, Σήμανση/Σχολιασμός προτεραιότητας Αλγόριθμος προγραμματισμού ουράς (SP, WRR, SP+WRR) ACL
ACL που εκδίδεται βάσει θύρας	ACL βάσει θύρας και VLAN Φιλτράρισμα πακέτων L2 έως L4, αντιστοίχιση πρώτων 80 bytes μηνύματος. Παρέχετε ACL βάσει MAC, Διεύθυνση MAC προορισμού, Πηγή IP, IP προορισμού, Τύπος πρωτοκόλλου IP, Θύρα TCP/UDP, Εύρος θυρών TCP/UDP και VLAN, κ.λπ. Διαχείριση PoE
Συνολικό όριο ισχύος παροχής ρεύματος PoE	Κατανομή ισχύος εξόδου PoE Διαμόρφωση προτεραιότητας εξόδου PoE Κατάσταση λειτουργίας PoE Προγραμματισμός λειτουργίας PoE Διαγνωστική συντήρηση
Υποστήριξη κατοπτρισμού θυρών, Syslog, Ping	Λειτουργία διαχείρισης
Υποστήριξη CLI, WEB, SNMPv1/v2/v3, διακομιστής Telnet για διαχείριση, EEE, LLDP, διακομιστής/πελάτης DHCP (IPv4/IPv6), Cloud/MQTT	Διαχείριση συναγερμού
Υποστήριξη εξόδου συναγερμού ρελέ 1 κατεύθυνσης, RMON, TRAP	Ασφάλεια
Προστασία Broadcast Storm, HTTPS/SSLv3, AAA & RADIUS, SSH2.0	Υποστήριξη DHCP Snooping, Option 82,802.1X security access, Υποστήριξη διαχείρισης ιεραρχίας χρηστών, λίστα ελέγχου πρόσβασης ACL, Υποστήριξη DDOS, φιλτράρισμα/δέσμευση MAC βάσει θύρας, μαύρες τρύπες MAC, προστασία πηγής IP, απομόνωση θυρών, όριο ταχύτητας μηνύματος ARP Προηγμένα χαρακτηριστικά Layer 2+
Διαχείριση IPv4/IPv6	Στατική διαδρομή Ρυθμιστικές εγκρίσεις
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, Class A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
