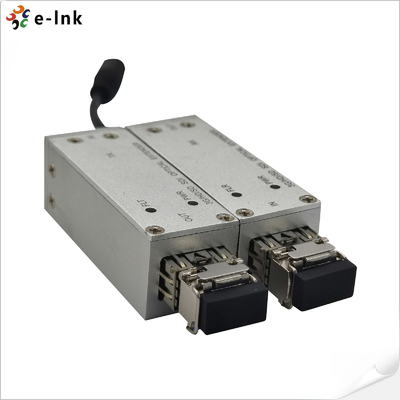

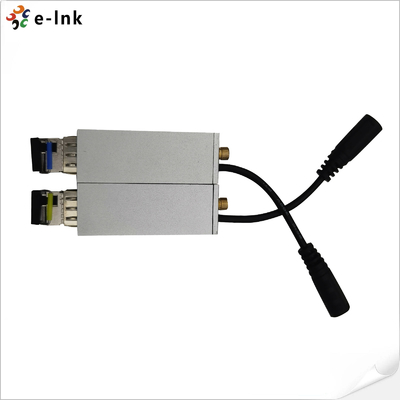

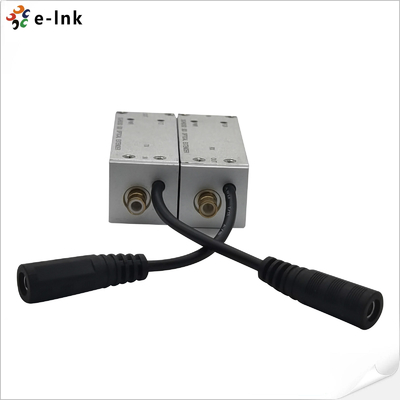

Οπτικός μικροεπέκτασης SMB 3G/HD/SD-SDI
Επισκόπηση της οπτικής ινών μικροεπέκτασης SDI
Αυτό το 3G-SDI/HD-SDI/SD-SDI μικροσκοπικό διευρυτήρα οπτικών ινών μεταδίδει ένα 3G-SDI, HD-SDI, SD-SDI,
ή DVB-ASI ψηφιακό σήμα βίντεο υψηλής ευκρίνειας μέσω μονοτρόπου ή πολυτρόπου ινών.
τα πρότυπα SMPTE 424M, SMPTE 259M, SMPTE 297M, SMPTE 310M και SMPTE 305M (SDTI),
χρησιμοποιεί προηγμένη ψηφιακή τεχνολογία μετάδοσης οπτικών ινών και δεν απαιτεί προσαρμογές, καθιστώντας το εύκολο
Η συσκευή τροφοδοτείται από χαμηλής ισχύος τροφοδοσία 5V και είναι συμπαγής σε μέγεθος, ιδανική για μετάδοση,
Εφαρμογές παραγωγής βίντεο και μετάδοσης πολυμέσων.
Ειδικά χαρακτηριστικά οπτικών ινών μικροεπέκτασης SDI
∆ε χρειάζεται χειροκίνητη επιλογή
Διάσταση μετάδοσης έως 120 χλμ.
Τεχνολογία CWDM που επιτρέπει τη μετάδοση έως 16 (18) καναλιών μέσω μιας ινών
️ Συμμόρφωση με τα SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M,
SMPTE344N
️ Συμμόρφωση με την DVB-ASI ((EN50083-9)
- Εύκολη καθοδήγηση της κατάστασης των LED. Δείκτης σύνδεσης ινών, ισχύς.
Η επιφάνεια PCB είναι φιλική προς το περιβάλλον (χωρίς Pb)
Πίνακας PCB με πολυεπίπεδο σχεδιασμό για τη διασφάλιση σταθερής και αξιόπιστης μετάδοσης σήματος
Δείκτης και μέγεθος μικροεκτεταστή SDI οπτικών ινών
Τεχνικοί δείκτες οπτικών ινών για μικροεκτεταστές SDI
| Εισαγωγή SDI |
| Πρότυπο βίντεο |
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
| Πρότυπο σήματος |
SD-SDI ((270Mbps), HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps) |
| Απόφαση |
10 Μπιτ |
| Επίπεδο σήματος |
< 80mVp-p |
| Αντίσταση |
75Ω |
| Συνδετήρας |
ΜΜΕ |
| SΈκδοση DI |
| Επίπεδο σήματος |
800mVp-p±10% |
| Χρόνος άνοδος/αποσύνθεσης |
< 0,8ns |
| HD-SDI Jitter |
< 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz |
| Επικεφαλής SDI |
< 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz |
| Αντίσταση |
75Ω |
| Συνδετήρας |
ΜΜΕ |
| Οπτική διεπαφή |
| Επενδύσεις |
Απλή LC, 3,125Gbps. ≤ 120km απόσταση μετάδοσης |
| Πρότυπο μήκος κύματος SM |
1310nm, 1550nm |
| μήκος κύματος CWDM |
1270~1610nm, 20nm πλέγμα σύμφωνα με το ITU-T |
| Πεδίο θερμοκρασίας |
0 ~ 70 ̊C |
| Ηλεκτρική |
| Δύναμη |
5VDC, 1A |
| Κατανάλωση |
< 5W |

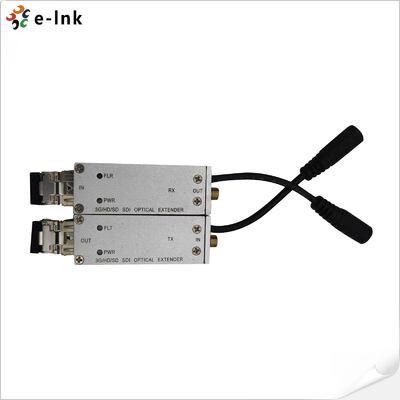

| Δείκτης LED |
| FLT |
Κατάσταση σύνδεσης ινών (Απευθυντής) |
| FLR |
Κατάσταση σύνδεσης ινών (Παραλήπτης) |
| ΠΡΑ |
Κατάσταση ισχύος |
| Μηχανικές |
| Μέγεθος (LxWxH) |
58 x 21 x 20 mm |
| Βάρος |
100 g/ ζευγάρι |
| Κουκούπι |
Αλουμινένια θήκη |
| Επιλογές τοποθέτησης |
Δισκολόπι |
| Περιβαλλοντική |
| Θερμοκρασία λειτουργίας |
-20°C+70°C |
| Θέρμανση αποθήκευσης |
-40°C+80°C |
| Εργασιακή υγρασία |
0~95% |
| ΜΤΠΔ |
≥100000 ώρες |
Πληροφορίες παραγγελίας οπτικών ινών SDI Micro Extender
| Σχήμα |
Περιγραφή |
| Επικεφαλής του Τμήματος Ασφάλειας |
SMB 3G/HD/SD-SDI Οπτικό Μικροεπέκταση, 1310/1550nm, Simplex LC, Ενιαία λειτουργία, 20KM συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιείται από ζευγάρια |
Μικροεπεκτάτης SDI με οπτική ίναΕφαρμογή
