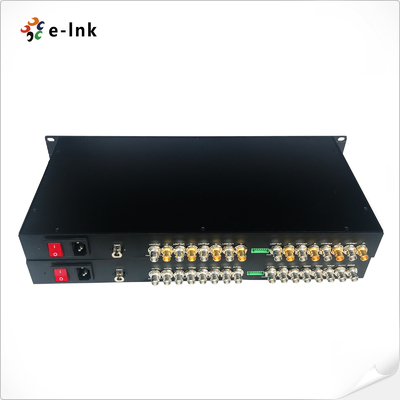

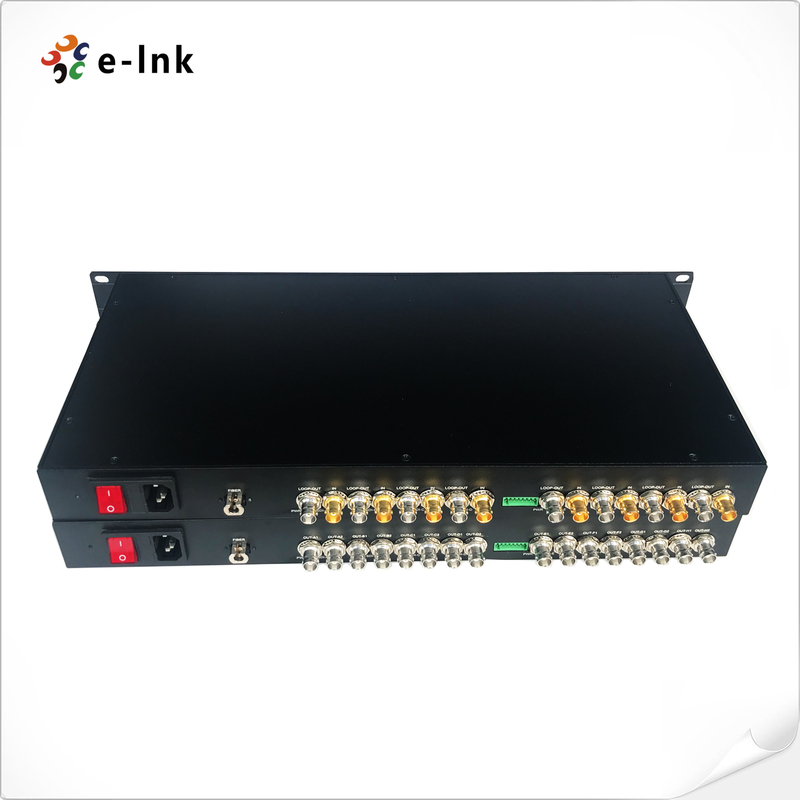

1U 8-κανάλι SD/HD/3G-SDI πάνω σε ενιαίο CWDM μη συμπιεσμένο εκτενιστή
8 κανάλια SD/HD/3G-SDI Επισκόπηση του διευρυτήρα ινών
ΗΕπικαιροποιημένοΗ σειρά αποτελεί ένα επαγγελματικό8 κανάλια SD/HD/3G-SDIβίντεο
σύστημα μετάδοσης με ίνες που διευκολύνει την παροχή βίντεο ποιότητας μετάδοσης
Αυτή η ολοκληρωμένη λύση αποτελείται από έναν πομπό
και ένας δέκτης, με την ικανότητα υποστήριξης1080p σήματα 3G-SDI, συνοδευόμενη
με ενσωματωμένο ήχο ποιότητας CD καιΔιοπτική RS-485μετάδοση δεδομένων.
8 κανάλια SD/HD/3G-SDI Επεκτάτης ινώνΧαρακτηριστικά
ΕπικεφαλήςΑποτελεσματική μετάδοση με ίνες:
Μεταδίδει πολλαπλά κανάλια βίντεο και ένα κανάλι δεδομένων RS-485 ταυτόχρονα μέσω μιας ενιαίας ινώδους.
ΕπικεφαλήςΥποστήριξη SDI υψηλής ταχύτητας:
Είναι συμβατό με τα πρότυπα SD, HD και 3G-SDI, υποστηρίζοντας ταχύτητες δεδομένων έως 3Gbps ανά κανάλι.
ΕπικεφαλήςΙκανότητα τοπικής παρακολούθησης:
Διαθέτει ενσωματωμένη έξοδο SDI loop για βολική τοπική παρακολούθηση βίντεο.
ΕπικεφαλήςΕκτέλεση σε μεγάλη απόσταση:
Υποστηρίζει αποστάσεις μετάδοσης έως και 20 χλμ. χρησιμοποιώντας μονοτροπική ίνα.
ΕπικεφαλήςΠοιότητα εκπομπής:
Παρέχει πρωτότυπη ποιότητα βίντεο με μηδενική καθυστέρηση για επαγγελματικές εφαρμογές μετάδοσης.
ΕπικεφαλήςΕπαγγελματικό σχεδιασμό ράφων:
1U σασί που τοποθετείται σε ράφι και έχει σχεδιαστεί για εγκαταστάσεις υψηλής πυκνότητας σε επαγγελματικά περιβάλλοντα.
ΕπικεφαλήςΠολυδιάστατη εφαρμογή:
Ιδανικό για ραδιοτηλεοπτικά στούντιο, παραγωγή ζωντανών εκδηλώσεων, αθλητικούς χώρους και συστήματα παρακολούθησης που απαιτούν αξιόπιστη μετάδοση βίντεο SDI υψηλής πυκνότητας.
8 κανάλια SD/HD/3G-SDI Τεχνικοί δείκτες για την επέκταση ινών
|
Διεπαφή οπτικών ινών
|
|
Διασύνδεση ινών
|
Sαδιάβροχο LC
|
|
Απόσταση μετάδοσης
|
550μ-20χλμ.
|
|
Διάστημα κύματος
|
1310nm/1550nm
|
|
Βίντεο
|
|
Διασύνδεση βίντεο
|
BNC
|
|
Βίντεο παρεμπόδιση εισόδου/εξόδου
|
75Ω
|
|
Τεχνική εικόνα
|
Τυπικό: 1 Vpp, Ελάχιστο 0,5Vpp, μέγιστο 1,5Vpp
|
|
Ταχύτητα βίντεο
|
Μέγιστο 3,2Gb/s
|
|
Διαφορετικό κέρδος (10%Επικεφαλής90% APL)
|
< 1%
|
|
Υποστήριξη μορφότυπου SDI
|
625/25 PAL
|
|
525/29.97 NTSC, 525/23.98 NTSC
|
|
720p50, 720p59.94
|
|
1080i 23/24/30/50/59.94
|
|
1080P 23.98/24/30/50/60
|
|
Πρότυπο SDI βίντεο
|
270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI)
|
|
SMPTE425M3Gb/s χαρτογράφηση ((3G-SDI)
|
|
SMPTE424M 3Gb/s σειριακή διεπαφή ((3G-SDI)
|
|
Πληροφορίες
|
|
Φυσική διεπαφή
|
Βιομηχανικός τερματικός σταθμός με βίδες
|
|
Τύπος δεδομένων
|
Επιστροφή RS485
|
|
Υποστήριξη συχνότητας/τιμής
|
Μέγιστο 57600bps για RS485
|
|
ΒΑ
|
< 10 ̇9
|
|
Ηλεκτρική
|
|
Διορθωτής ισχύος
|
ΑΕ 110~ 220V
|
|
Κατανάλωση ενέργειας
|
< 15W
|
|
Δείκτης LED
|
|
Δοκιμαστικό σήμα SDI A/B/C/D/E/F/G/H
|
Βίντεο SDI
|
|
ΠΡΑ
|
Ηλεκτρική τροφοδοσία
|
|
Μηχανικές
|
|
Μέγεθος (LxWxH)
|
19 ίντσες 1Ο (483 x 220 x 44,45 χιλιοστά)
|
|
WΟκτώ
|
7KG/ζάμι
|
|
Κουκούπι
|
Αλουμινένια θήκη
|
|
Επιλογές τοποθέτησης
|
Ράκμαουντ
|
|
Περιβαλλοντική
|
|
Θερμοκρασία λειτουργίας
|
-20°C+70°C
|
|
Θέρμανση αποθήκευσης
|
-40°C+80°C
|
|
Εργασιακή υγρασία
|
0~95%
|
|
ΜΤΠΔ
|
≥100000 ώρες
|
8 κανάλια SD/HD/3G-SDI Πληροφορίες παραγγελίας διευρυτήρων ινών
|
Σχήμα
|
Περιγραφή
|
|
Επικαιροποιημένο
|
19" 1U 8-ChHD-SDI Βίντεο με Loop-out, 20 χλμ, SM,Επικεφαλής, συμπεριλαμβανομένου ενός πομπού και ενός δέκτη, που χρησιμοποιούνται σε ζεύγη
|
|
Επικαιροποιημένο
|
19" 1U 8-ChHD-SDI Βίντεο με Loop-out + 1-Ch RS485 Αντίστροφα δεδομένα, 20km, SM,Επικεφαλής, συμπεριλαμβανομένου ενός πομπού και ενός δέκτη, που χρησιμοποιούνται σε ζεύγη
|
|
Επικαιροποιημένο
|
19" 1U 8-ChHD-SDI Βίντεο με Loop-out + 1-Ch Forward Audio, 20 χλμ, SM,Επικεφαλής, συμπεριλαμβανομένου ενός πομπού και ενός δέκτη, που χρησιμοποιούνται σε ζεύγη
|
|
LNK-3GSDI-8V
|
19" 1U 8-Ch3G-SDI Βίντεο 1080p με Loop-out, 20 χλμ, SM,Επικεφαλής, συμπεριλαμβανομένου ενός πομπού και ενός δέκτη, που χρησιμοποιούνται σε ζεύγη
|
|
LNK-3GSDI-8V1R
|
19" 1U 8-Ch3G-SDI 1080P βίντεο με Loop-out + 1-Ch RS485 Αντίστροφα δεδομένα, 20km, SM,Επικεφαλής, συμπεριλαμβανομένου ενός πομπού και ενός δέκτη, που χρησιμοποιούνται σε ζεύγη
|
|
LNK-3GSDI-8V1A
|
19" 1U 8-Ch3G-SDI 1080p βίντεο με Loop-out + 1-Ch Προχωρημένο ήχο, 20km, SM,Επικεφαλής, συμπεριλαμβανομένου ενός πομπού και ενός δέκτη, που χρησιμοποιούνται σε ζεύγη
|
8 κανάλια SD/HD/3G-SDI Εφαρμογή διευρυτήρα ινών
