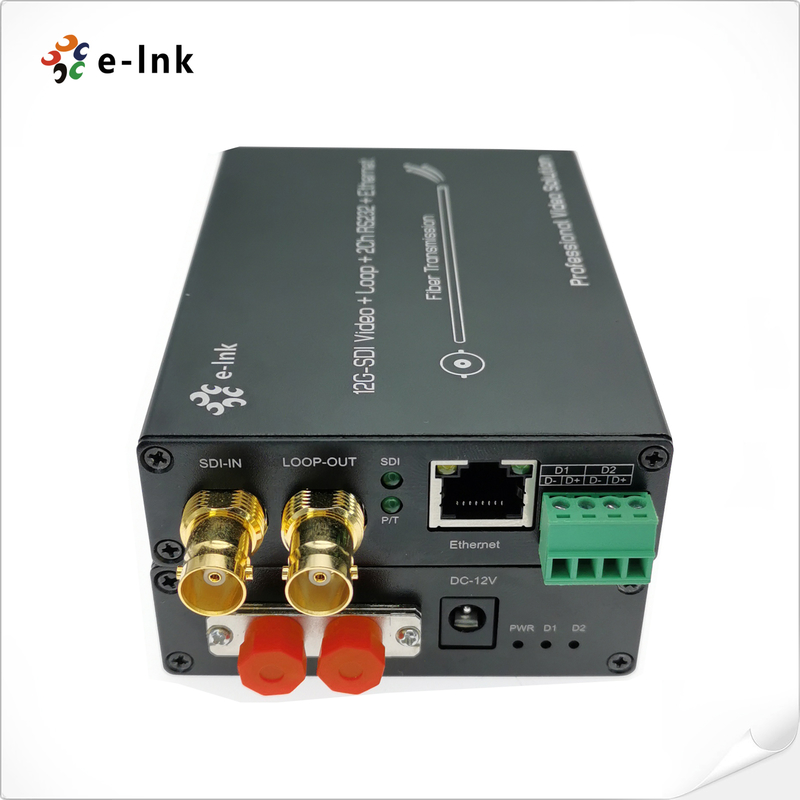

Μετατροπέας 4K 12G-SDI σε Fiber με Gigabit Ethernet και 2Ch Backward RS485
Επισκόπηση
Αυτός ο μετατροπέας 4K 12G-SDI σε Fiber επιτρέπει τη μετάδοση βίντεο υψηλής ποιότητας, ασυμπίεστου
σε μεγάλες αποστάσεις μέσω οπτικών ινών. Υποστηρίζει ανάλυση έως 3840×2160@60Hz,
ενσωματωμένο ήχο 8 καναλιών, Ethernet 1Gbps και δεδομένα RS485 2 καναλιών. Σχεδιασμένο
για επαγγελματικές εφαρμογές μετάδοσης, παραγωγής βίντεο και ασφάλειας, εξασφαλίζει σταθερή
ακεραιότητα σήματος με αυτόματη εξισορρόπηση καλωδίων και ενσωματωμένο reclocking. Συμβατό
με μορφές 12G/6G/3G/HD/SD-SDI, προσφέρει αξιόπιστη απόδοση για απαιτητικά
περιβάλλοντα.
Χαρακτηριστικά
Υποστηρίζει 12G/6G/3G/HD/SD-SDI με αναλύσεις έως 3840×2160@60Hz
Ενσωματωμένο reclocking για σταθερή μετάδοση σήματος χωρίς παραμόρφωση
Οπτική μετάδοση μεγάλων αποστάσεων έως 80 km
Ενσωματωμένος ήχος 8 καναλιών ανά κανάλι SDI
Ενσωματωμένο 1Gbps Ethernet και υποστήριξη δεδομένων RS485 2 καναλιών
Τεχνικοί Δείκτες
|
Μορφές |
Υποστηρίζει ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) Και ST-259(SD) |
|
Συμβατό |
Συμβατό Με DVB-ASI και AES10 (MADI) |
|
Είσοδος |
1 x 12G-SDI σε BNC |
|
Έξοδος |
2 x FC οπτική ίνα |
|
1 x 12G-SDI loop-out σε BNC |
|
|
Υποστηριζόμενη Ανάλυση |
HDTV 4K*2K, 1080P, 1080I, 720P |
|
Εύρος ανάλυσης |
3840*2160@60Hz |
|
Είσοδος προδιαγραφή καλωδίου |
≤70m@12G SDI Belden 1694A |
|
|
≤60m@12G SDI Belden 1694A |
|
Ethernet |
10/100/1000Mbps |
|
Τύπος δεδομένων |
2Ch Backward RS485 |
|
Εύρος ζώνης οπτικής μετάδοσης |
270MHz～12GHz |
|
Ισχύς |
12 VDC |
|
Κατανάλωση ρεύματος |
6 W (Μέγ.) |
|
Διαστάσεις (ΜxΠxΥ) |
117 x 80 x 24 (mm) |
|
ΛειτουργίαΘερμοκρασία |
-10℃～70℃ |
|
Θερμοκρασία αποθήκευσης |
-40℃～85℃ |
Πληροφορίες παραγγελίας
|
Μορφές |
Υποστηρίζει ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) Και ST-259(SD) |
|
Συμβατό |
Συμβατό Με DVB-ASI και AES10 (MADI) |
|
Είσοδος |
1 x 12G-SDI σε BNC |
|
Έξοδος |
2 x FC οπτική ίνα |
|
1 x 12G-SDI loop-out σε BNC |
|
|
Υποστηριζόμενη Ανάλυση |
HDTV 4K*2K, 1080P, 1080I, 720P |
|
Εύρος ανάλυσης |
3840*2160@60Hz |
|
Είσοδος προδιαγραφή καλωδίου |
≤70m@12G SDI Belden 1694A |
|
|
≤60m@12G SDI Belden 1694A |
|
Ethernet |
10/100/1000Mbps |
|
Τύπος δεδομένων |
2Ch Backward RS485 |
|
Εύρος ζώνης οπτικής μετάδοσης |
270MHz～12GHz |
|
Ισχύς |
12 VDC |
|
Κατανάλωση ρεύματος |
6 W (Μέγ.) |
|
Διαστάσεις (ΜxΠxΥ) |
117 x 80 x 24 (mm) |
|
ΛειτουργίαΘερμοκρασία |
-10℃～70℃ |
|
Θερμοκρασία αποθήκευσης |
-40℃～85℃ |

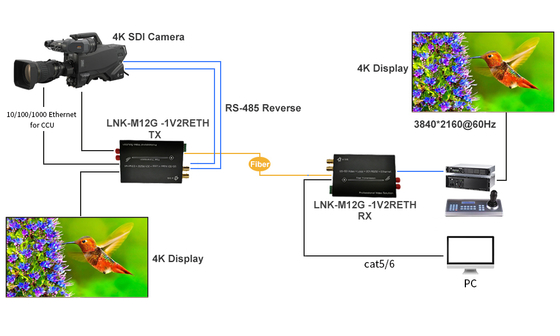

Εφαρμογή
Πίνακας
Σύνδεση RS485
|
Pin |
- |
+ |
|
RS485 |
D- |
D+ |
