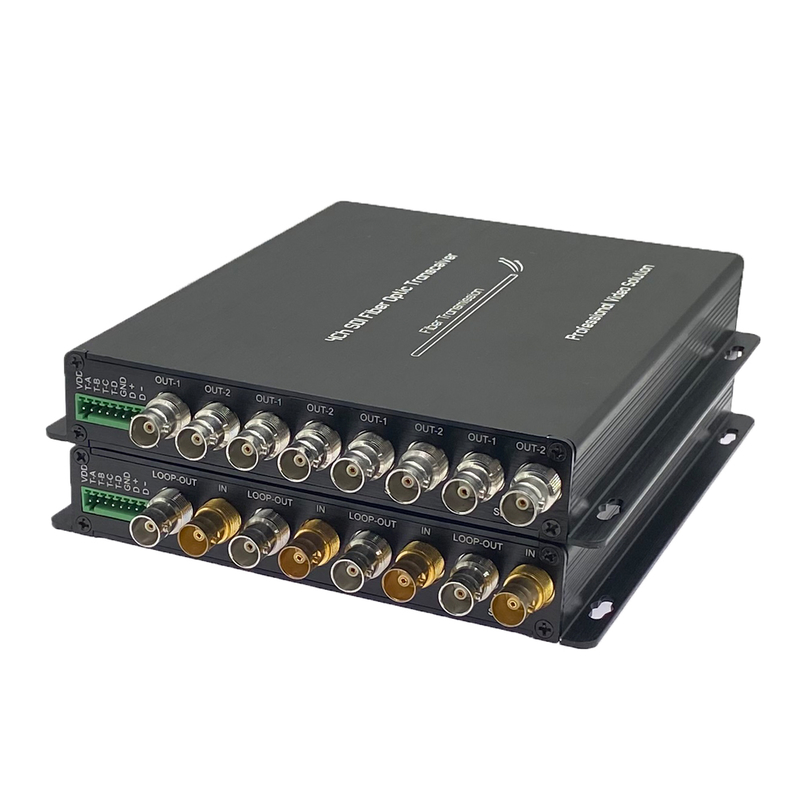

Name: 4-Κανάλι 3G/HD-SDI Fiber Converter με Loop Output RS485 Tally 20km
Brand: E-link China Technology Co., Ltd.
SKU: LNK-3GSDI-4V1DT
Price: 670.00 USD
Availability: InStock

Place of Origin:

Guangdong, China

Μάρκα:

E-link

Πιστοποίηση:

CE, RoHS, FCC, ISO9001

Model Number:

LNK-3GSDI-4V1DT

Έγγραφο:

1E-link Communication & Net...og.pdf

Minimum Order Quantity:

1 pair

Τιμή:

$545-$795

Packaging Details:

SDI to Fiber Optic Extender Standard Export Package

Delivery Time:

5-12working days

Payment Terms:

T/T,Western Union,MoneyGram,paypal,Credit Card

Supply Ability:

1000pcs/month

Video Input/Output:

4×BNC, 75Ω impedance

Loop Output:

4 channels

Fiber Type:

Single-mode, FC/UPC connector (SC/LC/ST optional)

Transmission Distance:

20km (optional distances available)

Data Interface:

1×RS485 (full/half duplex), 4×Tally

Power Supply:

DC 12V, 1A

Επισημαίνω:

μετατροπέας ινών 20Km SDI

Μετατροπέας 3G SDI

Μετατροπέας οπτικών ινών SDI με έξοδο Loop

Μεταδίδει 4-κανάλι 3G/HD-SDI βίντεο μέσω μίας ενιαίας οπτικής ινών

Υποστηρίζει την έξοδο βρόχου για κάθε κανάλι βίντεο

Ενσωματωμένα τετρακοινοτικά δεδομένα Tally και δισεκατομμυριούχα δεδομένα RS485

Μη συμπιεσμένο βίντεο ποιότητας μετάδοσης έως 1080P 3G-SDI

Απόσταση μετάδοσης έως και 20 χλμ. με μονοδιαχείριση ινών

Αυτόματη εξισορρόπηση καλωδίων και επανακλειδώσεις για σταθερότητα του σήματος

Συμβατό με επαγγελματικά συστήματα κάμερας SDI

Σκληρό σχεδιασμό με ευρύ εύρος θερμοκρασίας λειτουργίας (-10°C έως +55°C)

Τεχνικοί δείκτες

Εισαγωγή SDI	SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI και Telecom/Datacom
	270Mbit/s - 1,48Gbit/s Επικεφαλής 3Gbit/s
	Αριθμός εισόδου: 4
	Απώλεια αντανάκλασης: >15DB
	Ισορροπία: 0-150m @3Gb/s
	Συνδετήρας:BNC
Οπτική	Κανάλι: 1
	Τύπος: μονότροπος
	Απόσταση μετάδοσης: 20km (Άλλη απόσταση Προαιρετικό)
	Απώλεια αντανάκλασης: > 15dB
	Διακοπή: < 0,2 IU
	Συνδετήρας:FΓ/ΟΕΠ (SC), LΓ, ST Προαιρετικό)
Έκδοση SDI	Αριθμός εξόδου:4
	Επίπεδο σήματος: 800mV ονομαστικό
	Χρόνος άνοδος/άπτωσης: ένδειξη 200ps
	Υπερβολική συχνότητα: < 10% πλάτος
	Απώλεια αντανάκλασης: > 15dB
	Διακοπή: < 0,2 IU
	Συνδέτης: 75Ω BNC
Πληροφορίες	1ChRS-485 (πλήρη/μισό διπλό) και υποστήριξη NRZ, RZI και Manchester
	Μέγιστο 57600bps για RS485
	Σύνδεσμος: Τεχνικός τερματικός τερματικός σταθμός με βίδες
	4Ch Συνολικά: Α, Β, Γ, Δ
Δυναμική και περιβαλλοντική ένδειξη	Θερμοκρασία λειτουργίας: -10°C+55°C
	Εισφορά ισχύοςΔιάταξη 1: 1A@12VDC
	EMI/RFI: πληροί το πρότυπο EMC της ΕΕ FCC μέρος 15 κλάση A
	Μέσος χρόνος χωρίς προβλήματα: >100000 ώρες
Υποστηρίζει το SDI video format	625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080p23.98/24/30/50/60; 1080i 23/24/30/50/59.94;
Υποστηρίζει το SDI video format

Πληροφορίες παραγγελίας

ΛΝΚ-HDSDI-4V1D4T	4-Ch HD-SDI βίντεο με έξοδο Loop +1Ch προς τα πίσωRS485 + 4ChΑριθμός, SM 20 χλμ.,FC, συμπεριλαμβανομένου ενός πομπού και ενός δέκτη, που χρησιμοποιούνται σε ζεύγη
LNK-3GSDI-4V1D4T	4- Τρίτο βίντεο. με έξοδο Loop+ πίσωRS485 + 4ChΑριθμός, SM 20 χλμ.,FC, συμπεριλαμβανομένου ενός πομπού και ενός δέκτη, που χρησιμοποιούνται σε ζεύγη

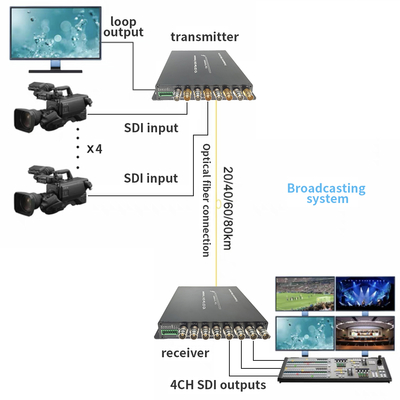

Εφαρμογή

hd SDI στο μετατροπέα οπτικών ινών,

hd συσκευή αποστολής σημάτων και δέκτης οπτικών ινών SDI,

SDI στο μετατροπέα οπτικής ίνας
