4-Κανάλι 3G-SDI Μετατροπέας Fiber με RS485 & , SM
4-Κανάλι 3G-SDI Επισκόπηση Μετατροπέα Fiber

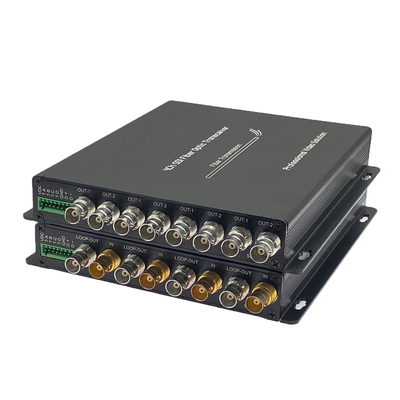

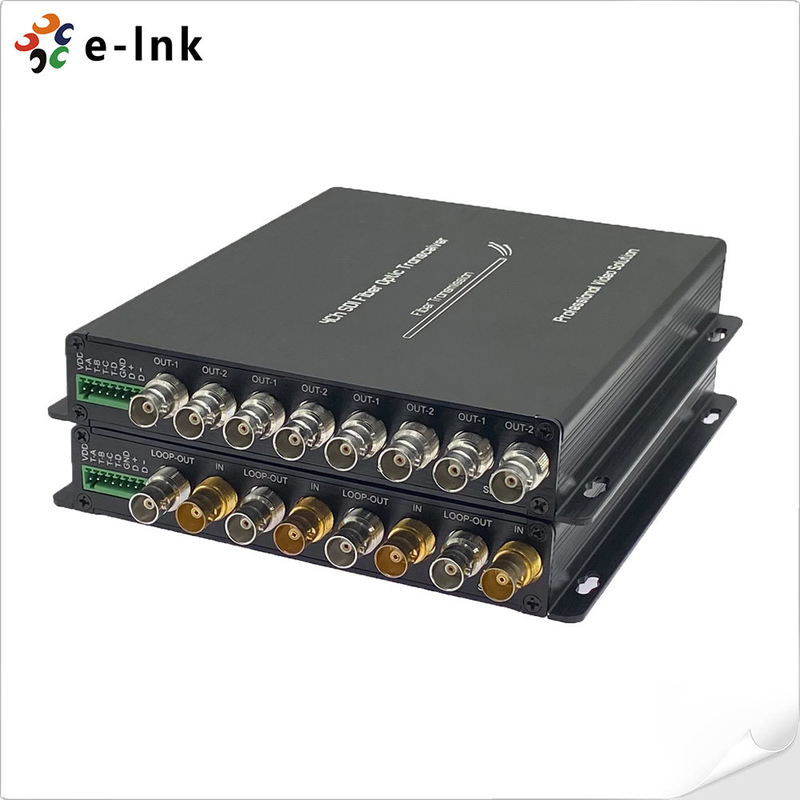

Το LNK-3GSDI-4V1DT σειρά είναι ένα υψηλής απόδοσης, τεσσάρων καναλιών HD/3G-SDI οπτικό καλώδιο
το οποίο μεταδίδει ασυμπίεστο βίντεο ποιότητας εκπομπής (1080p), RS485 δεδομένα και σήματα tally μέσω
ενός μόνο καλωδίου οπτικών ινών. Αυτό το προηγμένο κιτ μετατροπέα 3G-SDI σε οπτικές ίνες περιλαμβάνει έναν πομπό και έναν δέκτη
και υποστηρίζει έξοδο βρόχουυπηρεσίες συντήρησης και αποδοχήςtally τεσσάρων καναλιώντηλεφωνική εξυπηρέτηση πελατώναμφίδρομο RS485, επιτρέποντας την απρόσκοπτη ενσωμάτωση
σε επαγγελματικές ρυθμίσεις εκπομπής. Χάρη στην εξαιρετικά χαμηλή καθυστέρηση, το υψηλό εύρος ζώνης και την ισχυρή ακεραιότητα του σήματος,
είναι η ιδανική λύση για ζωντανές παραγωγές και στούντιο εκπομπές.
Χαρακτηριστικά Μετατροπέα Fiber 4-Channel 3G-SDI
Η LNK-3GSDI-4V1N Σειρά παρουσιάζει χαρακτηριστικά
Στάδιο (Για ΖΩΝΤΑΝΗ μετάδοση HD βίντεο, ήχου)Μετάδοση οπτικών ινών βίντεο 3G/HD-SDI 4 καναλιών , υποστηρίζοντας μετάδοση σήματος βίντεο υψηλής ποιότητας σε μεγάλες αποστάσεις
Στάδιο (Για ΖΩΝΤΑΝΗ μετάδοση HD βίντεο, ήχου)Αυτόματη εξισορρόπηση καλωδίων εξασφαλίζει την ακεραιότητα του σήματος σε μεγάλες αποστάσεις
Στάδιο (Για ΖΩΝΤΑΝΗ μετάδοση HD βίντεο, ήχου)Αυτόματη λειτουργία επαναχρονισμού , υποστηρίζοντας ρυθμούς 270Mbit/s, 1.48Gbit/s και 3Gbit/s
Στάδιο (Για ΖΩΝΤΑΝΗ μετάδοση HD βίντεο, ήχου)Plug and play συμβατό με συστήματα κάμερας 3G/HD-SDI , υποστηρίζοντας έξοδο loopback 4 κατευθύνσεων
Στάδιο (Για ΖΩΝΤΑΝΗ μετάδοση HD βίντεο, ήχου)Απόσταση μετάδοσης έως 20 km (12,5 μίλια) , με διαθέσιμες επιλογές μεγαλύτερης απόστασης
Στάδιο (Για ΖΩΝΤΑΝΗ μετάδοση HD βίντεο, ήχου)Υποστηρίζει ένδειξη tally 4 κατευθύνσεων για εύκολο έλεγχο εναλλαγής πολλαπλών καμερών
Στάδιο (Για ΖΩΝΤΑΝΗ μετάδοση HD βίντεο, ήχου)Πλήρως ψηφιακή, ασυμπίεστη μετάδοση ποιότητας εκπομπής εξασφαλίζει μηδενική απώλεια εικόνας και ήχου
Στάδιο (Για ΖΩΝΤΑΝΗ μετάδοση HD βίντεο, ήχου)Υποστηρίζει 1 αντίστροφο RS485 και 4 κανάλια tally για την κάλυψη διαφόρων αναγκών ελέγχου
Στάδιο (Για ΖΩΝΤΑΝΗ μετάδοση HD βίντεο, ήχου)Εύρος θερμοκρασίας λειτουργίας: -10℃~+55℃ , προσαρμόσιμο σε διάφορα περιβάλλοντα εργασίας
Τεχνικοί Δείκτες Μετατροπέα Fiber 4-Channel 3G-SDI
|
Είσοδος SDI
|
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI και Telecom/Datacom
|
|
270Mbit/s - 1.48Gbit/s – 3Gbit/s
|
|
Αριθμός εισόδου: 4
|
|
Απώλεια ανάκλασης: >15DB
|
|
Εξισορρόπηση: 0-150m @3Gb/s
|
|
FBNC
|
|
Οπτική
|
Κανάλι: 1
|
|
Τύπος: μονής λειτουργίας
|
|
Απόσταση μετάδοσης: 20χλμ( Άλλη απόστασηΠροαιρετικό) Απώλεια ανάκλασης: > 15dB
|
|
Διακύμανση:
|
|
< 0.2UIΣυνδετήρας: 75Ω BNC
|
|
FC/UPC (SC, LC, STπροαιρετικό) Έξοδος SDI
|
|
Αριθμός εξόδου:4
|
Επίπεδο σήματος: 800mV ονομαστικό
|
|
Χρόνος ανόδου/πτώσης: 200ps ένδειξη
|
|
Υπερπήδηση:
|
|
< 10% πλάτοςΑπώλεια ανάκλασης: >15dB
|
|
Διακύμανση:
|
|
< 0.2UIΣυνδετήρας: 75Ω BNC
|
|
Δεδομένα
|
|
1Ch
|
RS-485 (full/half duplex) και υποστήριξη NRZ, RZI και ManchesterΜέγιστο 57600bps για RS485
|
|
Συνδετήρας: Βιομηχανικό τερματικό βίδας
|
|
4Ch Tally: A, B , C, D
|
|
Ένδειξη ισχύος και περιβάλλοντος
|
|
Θερμοκρασία λειτουργίας: -
|
10℃～＋55℃Είσοδος ρεύματος
|
|
: 1A@12VDCEMI/RFI: πληροί το FCC Part 15 Class A, EU EMC standard
|
|
Μέση ώρα χωρίς προβλήματα: >100000 ώρες
|
|
Υποστηρίζει μορφή βίντεο SDI
|
|
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94;
|
1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94;
Πληροφορίες Παραγγελίας Μετατροπέα Fiber 4-Channel 3G-SDI
|
|
LNK-
|
HDSDI-4V1D4T4
|
-Ch 3G-SDI Videoμε έξοδο Loop + 1Ch backward RS485+ 4Ch Tally, SM20km , υπηρεσίες συντήρησης και αποδοχής, συμπεριλαμβανομένου 1 πομπού & 1 δέκτη, που χρησιμοποιούνται σε ζεύγηΕφαρμογή Μετατροπέα Fiber 4-Channel 3G-SDI
|
|
4
|
-Ch 3G-SDI Videoμε έξοδο Loop + backward RS485+ 4Ch Tally, SM20km , υπηρεσίες συντήρησης και αποδοχής, συμπεριλαμβανομένου 1 πομπού & 1 δέκτη, που χρησιμοποιούνται σε ζεύγηΕφαρμογή Μετατροπέα Fiber 4-Channel 3G-SDI
|
►
Στάδιο (Για ΖΩΝΤΑΝΗ μετάδοση HD βίντεο, ήχου)►
Στάδιο (Για ΖΩΝΤΑΝΗ μετάδοση HD βίντεο, ήχου)►
Στάδιο (Για ΖΩΝΤΑΝΗ μετάδοση HD βίντεο, ήχου)►
Στάδιο (Για ΖΩΝΤΑΝΗ μετάδοση HD βίντεο, ήχου)►
Στάδιο (Για ΖΩΝΤΑΝΗ μετάδοση HD βίντεο, ήχου)►
Στάδιο (Για ΖΩΝΤΑΝΗ μετάδοση HD βίντεο, ήχου)►
Στάδιο (Για ΖΩΝΤΑΝΗ μετάδοση HD βίντεο, ήχου)Πολιτική Μετά την Πώληση και Εγγύηση
Αποτελείται από
online εξυπηρέτηση πελατών και τηλεφωνική εξυπηρέτηση πελατών, υπηρεσίες συντήρησης και αποδοχής
διαβούλευση προϊόντων, υπηρεσίες συντήρησης και αποδοχής, υπηρεσίες συντήρησης και αποδοχής.Πολιτική Εξυπηρέτησης
: Αντικατάσταση τριών μηνών και εγγύηση τριών ετών.Αντικατάσταση
: Εντός τριών μηνών από την αγορά μιας σειράς προϊόντων, μετά τον έλεγχο της βλάβης του προϊόντος από τεχνικούς και τεχνητή ζημιά που προκαλείται από μη φυσικές καταστροφές, ο αγοραστής μπορεί απευθείας
να πάει στο σημείο αγοράς για να αντικαταστήσει τον ίδιο τύπο προϊόντων. Ή ένα προϊόν συγκρίσιμης απόδοσης.
Εάν δεν υπάρχει πρόβλημα στη δοκιμή του προϊόντος, το αρχικό δείγμα θα επιστραφεί.
Εγγύηση
: Τεχνητή ζημιά που προκαλείται από μη φυσικές καταστροφές, η δωρεάν περίοδος εγγύησης της εταιρείας μας είναι 1 έτος.[Οι ακόλουθες περιστάσεις δεν εμπίπτουν στο πεδίο αντικατάστασης και δωρεάν συντήρησης]
1. Ζημιά που προκαλείται από λειτουργία και συντήρηση που δεν είναι σύμφωνη με τις οδηγίες στο εγχειρίδιο του προϊόντος.
2. Ζημιά που προκαλείται από ανθρώπινους παράγοντες, όπως ακατάλληλη είσοδος τάσης, πρόσληψη νερού και θραύση.
3. Ζημιά στα προϊόντα που προκαλείται από φυσικές καταστροφές, όπως κεραυνούς, σεισμούς, πυρκαγιές κ.λπ.
3. Μη εξουσιοδοτημένη αλλαγή των εγγενών ρυθμίσεων ή επισκευή χωρίς την άδεια της εταιρείας.
4. Προϊόντα εκτός του πεδίου δωρεάν συντήρησης.
5. Ζημιά που προκαλείται από μεταφορά, φόρτωση και εκφόρτωση κατά τη διάρκεια επισκευών που αποστέλλονται από πελάτες.
6. Ο γραμμωτός κώδικας προϊόντος ή το μοντέλο στην κάρτα εγγύησης του προϊόντος δεν είναι σύμφωνο με το ίδιο το προϊόν.
7. Βλάβη ή ζημιά που προκαλείται από άλλα μη προβλήματα προϊόντος, όπως σχεδιασμός, τεχνολογία, κατασκευή και ποιότητα.
