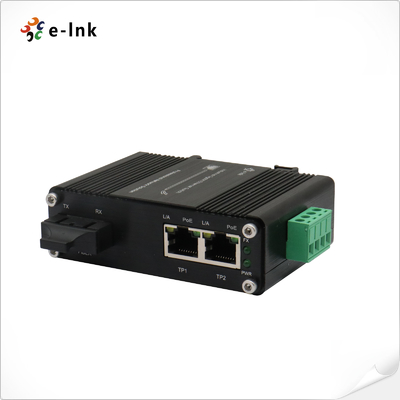

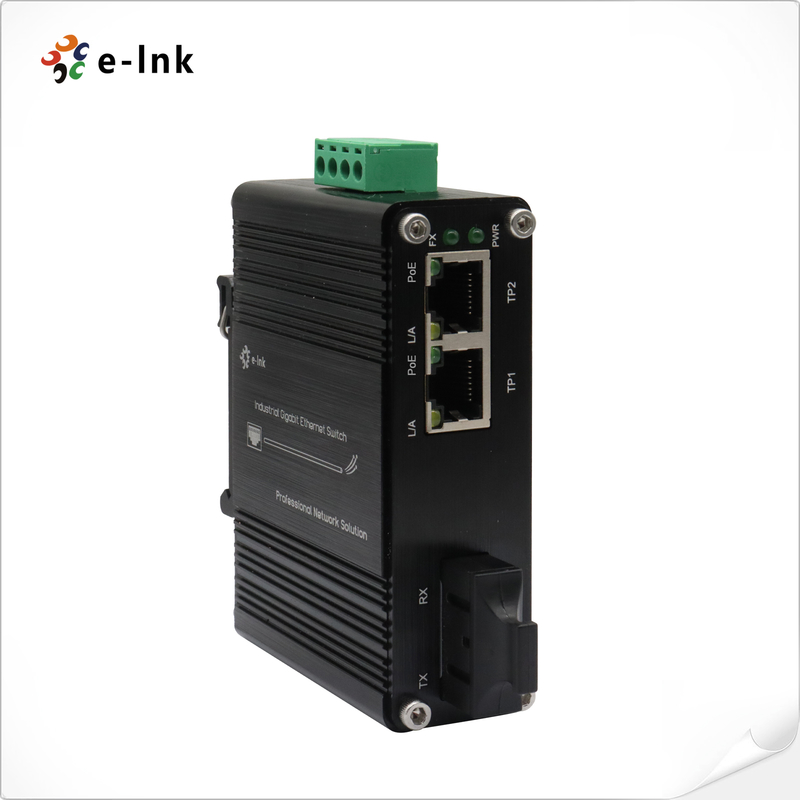

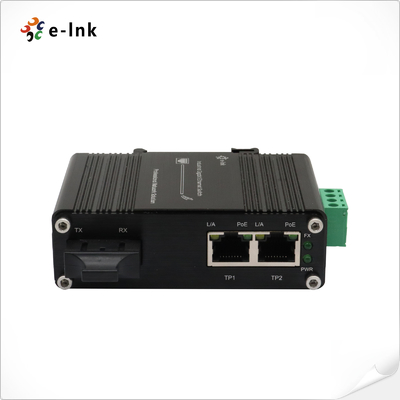

Mini Industrial 1-Port 100Base-FX σε 2-Port 10/100Base-T 30W PoE+ Media Converter
Επισκόπηση Mini Industrial Media Converter
Το Σειρά LNK-IMC1200P είναι ένα ανθεκτικό βιομηχανικό media converter που επιτρέπει την απρόσκοπτη μετατροπή 2-Port 10/100BASE-T σε 1-Port 100BASE-FX Fiber . Διαθέτει PoE υψηλής ισχύος 30W (συμβατό με IEEE 802.3at), παρέχει αξιόπιστη μετάδοση ισχύος και δεδομένων σε σκληρά περιβάλλοντα. Κατασκευασμένο με ανθεκτικό περίβλημα αλουμινίου, λειτουργεί σε ακραίες θερμοκρασίες (-40°C έως 75°C) και υποστηρίζει λειτουργίες half/full-duplex. Ο σχεδιασμός του για τοποθέτηση σε ράγα DIN εξασφαλίζει εύκολη εγκατάσταση σε βιομηχανικές ρυθμίσεις, καθιστώντας το ιδανικό για απαιτητικές εφαρμογές.
Χαρακτηριστικά Mini Industrial Media Converter
LNK-IMC1200P-SFP παρουσιάζουν τα ακόλουθα χαρακτηριστικά:
►2 θύρες 10/100BASE-T RJ45 , υποστηρίζουν τη λειτουργία αυτόματου MDI/MDI-X
►1 θύρα οπτικών ινών 100BASE-FX SC , κατάλληλη για μετάδοση δεδομένων σε μεγάλες αποστάσεις
►Συμβατό με IEEE 802.3af PoE (15.4W) και IEEE 802.3at PoE+ (30W) πρότυπα, υποστηρίζοντας την αποδοτική παροχή ρεύματος
►Υποστηρίζει λειτουργία full/half duplex και αυτόματη διαπραγμάτευση για να εξασφαλιστεί η συμβατότητα και η σταθερότητα του δικτύου
►Υιοθετεί IEEE 802.3az Energy Efficient Ethernet (EEE) για τη μείωση της κατανάλωσης ενέργειας
►Είσοδος ρεύματος μπλοκ ακροδεκτών DC 12~48V , προσαρμόσιμο σε διάφορα περιβάλλοντα παροχής ρεύματος
►Υποστηρίζει εγκατάσταση σε ράγα DIN και τοίχο , ευέλικτη και βολική ανάπτυξη
►Βιομηχανικός σχεδιασμός ευρείας θερμοκρασίας : -40°C ~ 75°C (-40°F ~ 167°F), κατάλληλο για λειτουργία σε σκληρά περιβάλλοντα
Τεχνικοί Δείκτες Mini Industrial Media Converter
|
Ethernet
|
|
Πρότυπα:
|
IEEE802.3 10Base-T
|
|
IEEE802.3u 100Base-TX/FX
|
|
IEEE802.3x Full duplex και έλεγχος ροής
|
|
IEEE 802.3az Energy Efficient Ethernet (EEE)
|
|
IEEE802.3af Power over Ethernet
|
|
IEEE802.3at Power over Ethernet
|
|
Τύπος Επεξεργασίας:
|
Store-and-Forward
|
|
Ρυθμός Φιλτραρίσματος:
|
14,880pps (10Mbps)
|
|
148,800pps (100Mbps)
|
|
Μνήμη Buffer Πακέτων:
|
128K bits
|
|
Μέγιστο Μήκος Πακέτου:
|
1522 Bytes
|
|
Μέγεθος Πίνακα Διευθύνσεων
|
1K MAC Addresses
|
|
Διασύνδεση
|
|
Σύνδεσμος:
|
2 x RJ45
|
|
Οπτική Θύρα:
|
1 x SC 100Base-FX
|
|
Ηλεκτρικά και Μηχανικά
|
|
Είσοδος Ρεύματος:
|
12~48VDC, μπλοκ ακροδεκτών 2 ακίδων
|
|
Έξοδος Ρεύματος
|
48VDC
|
|
Κατανάλωση Ρεύματος:
|
65W Max.
|
|
Ενδείξεις LED:
|
|
PWR:
|
Κατάσταση Ισχύος
|
|
L/A:
|
Κατάσταση Σύνδεσης Δεδομένων
|
|
POE:
|
Κατάσταση PoE
|
|
100M/1000M:
|
Fiber LINK Κατάσταση
|
|
Διαστάσεις (ΠxΒxΥ):
|
95 x 70 x 30 mm
|
|
Βάρος:
|
0.25Kg
|
|
Περίβλημα:
|
Αλουμίνιο Θήκη
|
|
Επιλογές Τοποθέτησης:
|
DIN-Rail / Τοποθέτηση σε τοίχο
|
|
Περιβαλλοντικά
|
|
Θερμοκρασία Λειτουργίας:
|
-40°C έως 75°C (-40°F έως 167°F)
|
|
Θερμοκρασία Αποθήκευσης:
|
-40°C έως 85°C (-40°F έως 185°F)
|
|
Σχετική Υγρασία:
|
5% έως 95% μη συμπυκνωμένη
|
|
MTBF
|
> 200.000 ώρες
|
|
Κανονιστικές Εγκρίσεις
|
|
ISO9001, CE, FCC, RoHS
|
|
EMI:
EN55022:2010+AC: 2011, Class A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Πληροφορίες Παραγγελίας Mini Industrial Media Converter
|
Μοντέλο
|
Περιγραφή
|
|
LNK-IMC1200P
|
Mini Industrial PoE Media Converter, 1-port 100BASE SC + 2-port 10/100BASE-T 802.3at PoE, SC Fiber Port, Multimode, 1310nm, 2km
|
|
LNK-IMC1200P-20
|
Mini Industrial PoE Media Converter, 1-port 100BASE SC + 2-port 10/100BASE-T 802.3at PoE, SC Fiber Port, Single Mode, 1310nm, 20km
|
|
LNK-IMC1200PS-20
|
Mini Industrial PoE Media Converter, 1-port 100BASE SC + 2-port 10/100BASE-T 802.3at PoE, SC Fiber Port, Single Mode Single Fiber, 1310/1550nm, 20km
|
|
Επιλογές Τοποθέτησης
|
► Προεπιλεγμένη βάση DIN-Rail εγκατεστημένη; Περιλαμβάνεται βραχίονας τοίχου.
|
|
Επιλογές Ισχύος
|
► 75W/1.6Τροφοδοτικό 48VDC. Ανοιχτό καλώδιο για μπλοκ ακροδεκτών
|
|
► Το τροφοδοτικό πρέπει να αγοραστεί ξεχωριστά.
|
