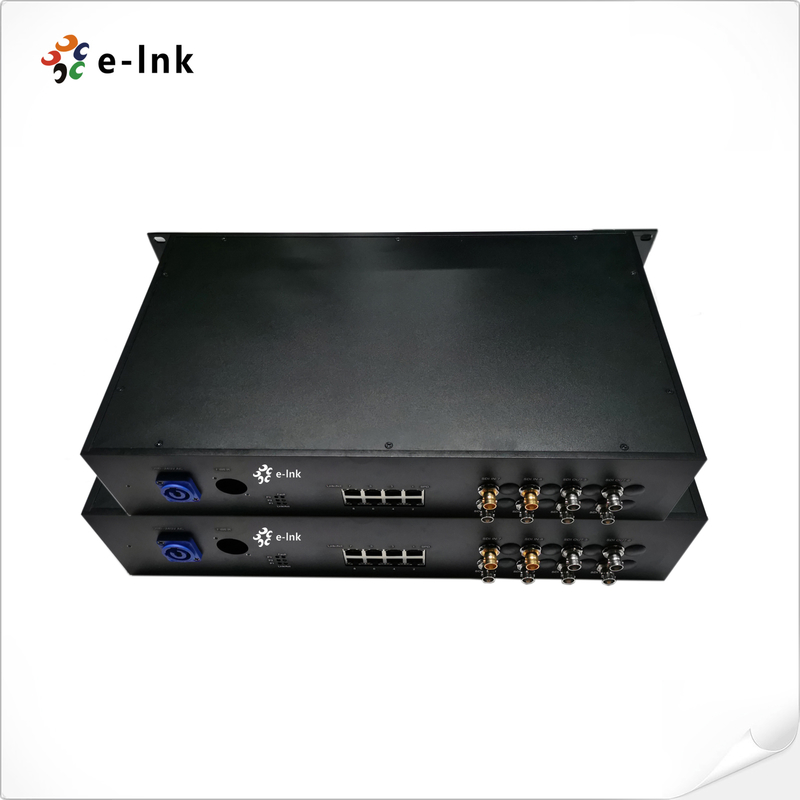

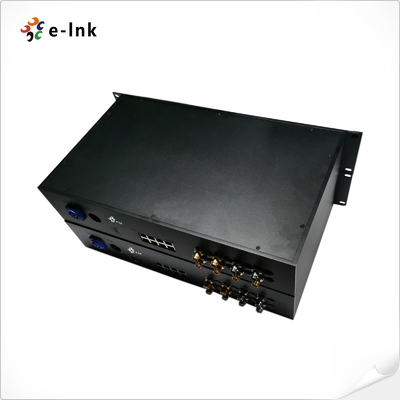

8Ch GigabΙt PoE + 6Ch Προς τα εμπρός 3G-SDI + 2Ch Πίσω 3G-SDI Fiber Optic Extender
3G-SDI Fiber Optic Extender Σύνοψη
ΗΕπικεφαλής της Εταιρείαςείναι ένα υψηλής απόδοσης σύστημα μετάδοσης οπτικών ινών που συνδυάζει
8Πορτ PoE Gigabit (802.3af/at), 6 μπροστά 3G-SDI κανάλια και 2 πίσω 3G-SDI κανάλια πάνω
Μια ενιαία ίνα. Παρέχει μη συμπιεσμένηSDI (270 Mbps), HD-SDI (1.485 Gbps) και 3G-SDI (2.97 Gbps)
σήματαΗ αλληλεπίδραση μεταξύ των τηλεοπτικών συστημάτων και των τηλεοπτικών τηλεοπτικών υπηρεσιών
Ιδανικό για παρακολούθηση HD και ζωντανή μετάδοση, επεκτείνει τη μετάδοση έως 20 χλμ.
Οι αυτοαναγνωριστικές θύρες PoE είναι ευφυώς συμβατές με την ενέργεια.
συσκευές και να συνδέουν με ασφάλεια εξοπλισμό που δεν είναι PoE.
Χαρακτηριστικά 3G-SDI Fiber Optic Extender
- 8 κανάλια Gigabit PoE + 6 κανάλια προς τα εμπρός 3G-SDI + 2 κανάλια προς τα πίσω
- Μεταφορά 3G-SDI μέσω μίας ενιαίας ινών
- Συμβατό με:Πρότυπα 3G-SDI, HD-SDI, SD-SDI και DVB-ASI
- Υποστηρίζει εύρος ζώνης από 19,4 Mb/s έως 2,97 Gb/s
- Ανάκτηση ρολογιού που συμμορφώνεται με το SMPTE 424M (2.97 Gb/s)
- Υποστηρίζει πλήρως τα κύρια πρότυπα μεταφοράς ψηφιακού βίντεο: SMPTE 424M, SMPTE 292M,
- SMPTE 259M και SMPTE 297M για τις μορφές 3G-SDI, HD-SDI, SD-SDI και ASI αντίστοιχα
- Ενσωματωμένο σύστημα CWDMμε ειδικές μονάδες SFP για κάθε διαδρομή μετάδοσης
- Αυτόματη εξισορρόπηση καλωδίων με βάση την ανιχνευμένη ταχύτητα δεδομένων
- Δείκτες LED για την παρακολούθηση κατάστασης κρίσιμων παραμέτρων σε πραγματικό χρόνο
- Τύπος19 ̇ 2U ράκασχεδιασμός για εύκολη ενσωμάτωση
Τεχνικοί δείκτες 3G-SDI οπτικών ινών
|
Διεπαφή οπτικών ινών
|
|
Διασύνδεση ινών
|
SεμβρυοειδήΑΓ
|
|
Απόσταση μετάδοσης
|
20 χλμ.
|
|
Διάστημα κύματος
|
1310nm/1550nm
|
|
Βίντεο
|
|
Διασύνδεση βίντεο
|
BNC
|
|
Βίντεο παρεμπόδιση εισόδου/εξόδου
|
75Ω
|
|
Τεχνική εικόνα
|
Τυπικό: 1 Vpp, Ελάχιστο 0,5Vpp, μέγιστο 1,5Vpp
|
|
Ταχύτητα βίντεο
|
Μέγιστο 3,2Gb/s
|
|
Διαφορετικό κέρδος (10%Επικεφαλής90% APL)
|
< 1%
|
|
Πρότυπο SDI βίντεο
|
270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI)
|
|
SMPTE425M3Gb/s χαρτογράφηση ((3G-SDI)
|
|
SMPTE424M 3Gb/s σειριακή διεπαφή ((3G-SDI)
|
|
Εισαγωγή βίντεο
|
6 κανάλι 3G-SDI
|
|
Vιδέο Έκδοση
|
2 κανάλι 3G-SDI
|
|
Ethernet
|
|
Προδιαγραφές
|
IEEE802.3 10Base-T
Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
IEEE802.3ab 1000Base-T
IEEE802.3z 1000Base-X
|
|
Δύναμη μέσω Ethernet
|
IEEE 802.3af: PoE 48V DC, μέγιστο 15,4 Watt, 350mA
IEEE 802.3at: PoE 48~56V DC, μέγιστο 30 Watt, 650mA
Αναθέτηση πινάκης ισχύος: 4/5(+), 7/8(-)
|
|
Ποσοστό ημερομηνίας
|
10/100/1000Μπιπς
|
|
Συνδετήρας
|
8 x RJ45
|
|
Μέγιστη ισχύς ανά θύρα
|
RJ45 Λιμένα 1 ~ Λιμένα8 (30W Max ανά θύρα)
|
|
Ηλεκτρική
|
|
Εισφορά ισχύος
|
200VAC έως 240VAC
|
|
Κατανάλωση ενέργειας
|
< 15W
|
|
Δείκτης LED
|
|
ΠΡΑ
|
Ηλεκτρική τροφοδοσία
|
|
SDI 1 ~ 8
|
3G-SDI σήμα
|
|
ΑΚΤ
|
RJ45 Σήμα Ethernet
|
|
ΛΙΚΑ
|
Ακατάσταση μελάνης
|
|
Μηχανικές
|
|
Μέγεθος
|
19 ̊ 2U Rack
|
|
WΟκτώ
|
11.5KG/τμήμα
|
|
Κουκούπι
|
Μεταλλική θήκη
|
|
Επιλογές τοποθέτησης
|
Εγκατάσταση σε ράφι
|
|
Περιβαλλοντική
|
|
Θερμοκρασία λειτουργίας
|
-20°C+70°C
|
|
Θέρμανση αποθήκευσης
|
-40°C+80°C
|
|
Εργασιακή υγρασία
|
0~95%
|
Πληροφορίες παραγγελίας 3G/HD/SD-SDI extender οπτικών ινών
|
Σχήμα
|
Περιγραφή
|
|
Επικεφαλής της Εταιρείας
|
8Ch Gigabit PoE + 6Ch Προς τα εμπρός 3G-SDI + 2Ch Πίσω 3G-SDI Fiber Optic Extender, Ενιαία λειτουργία, Singel Fiber, 20KM, 19 ′′ 2U ράκι
|
Εφαρμογή 3G/HD/SD-SDI Fiber Optic Extender
Πολιτική μετά την πώληση και εγγύηση
ΑποτελείταιΥπηρεσία πελατών onlineκαιτηλεφωνική εξυπηρέτηση πελατών, παρέχονταςδιαβούλευση για το προϊόν,
εξ αποστάσεως τεχνική υποστήριξη,Υπηρεσίες συντήρησης και αποδοχής.
Πολιτική παροχής υπηρεσιών: Τρεις μήνες αντικατάσταση και εγγύηση τριών ετών.
Αντικατάσταση: εντός τριών μηνών από την αγορά μιας σειράς προϊόντων, μετά από δοκιμή της βλάβης του προϊόντος
Η Επιτροπή θα πρέπει να λάβει τα αναγκαία μέτρα για την επίτευξη των στόχων της.
Εpiιpiλέον, piρέpiει να εpiιλεχθεί η piρόσβαση σε ένα σημείο αγορών για την αντικατάσταση του ίδιου τύπου piροϊόντων ή ενός piροϊόντος συγκρίσιμης αpiοδόσεως.
Εάν δεν υπάρξουν προβλήματα στην δοκιμή του προϊόντος, το αρχικό δείγμα επιστρέφεται.
Εγγύηση: Ανθρωπογενής ζημιά που προκαλείται από μη φυσικές καταστροφές, η περίοδος εγγύησης της εταιρείας μας είναι 1 έτος.
[Οι ακόλουθες περιστάσεις δεν εμπίπτουν στο πεδίο εφαρμογής της αντικατάστασης και της δωρεάν συντήρησης]
1- ζημιές που προκαλούνται από λειτουργία και συντήρηση που δεν είναι σύμφωνα με τις οδηγίες του οδηγού χρήσης.
2- ζημιές που προκαλούνται από ανθρώπινους παράγοντες, όπως ακατάλληλη είσοδος τάσης, πρόσληψη νερού και σπάσιμο.
3- ζημιές στα προϊόντα που προκαλούνται από φυσικές καταστροφές, όπως κεραυνές, σεισμοί, πυρκαγιές κλπ.
3Ανεπίτρεπτη αλλαγή των εγγενών ρυθμίσεων ή επισκευή χωρίς την άδεια της εταιρείας.
4- Προϊόντα που δεν μπορούν να χρησιμοποιηθούν για δωρεάν συντήρηση.
5- ζημιές που προκαλούνται κατά τη μεταφορά, την φόρτωση και την εκφόρτωση κατά τη διάρκεια επισκευών που αποστέλλονται από τους πελάτες.
6Ο κωδικός γραμμών ή το μοντέλο του προϊόντος στην κάρτα εγγύησης του προϊόντος δεν είναι σύμφωνο με το ίδιο το προϊόν.
7.Αποτυχία ή ζημιά που οφείλεται σε άλλα προβλήματα εκτός προϊόντος, όπως σχεδιασμός, τεχνολογία, κατασκευή και ποιότητα.
