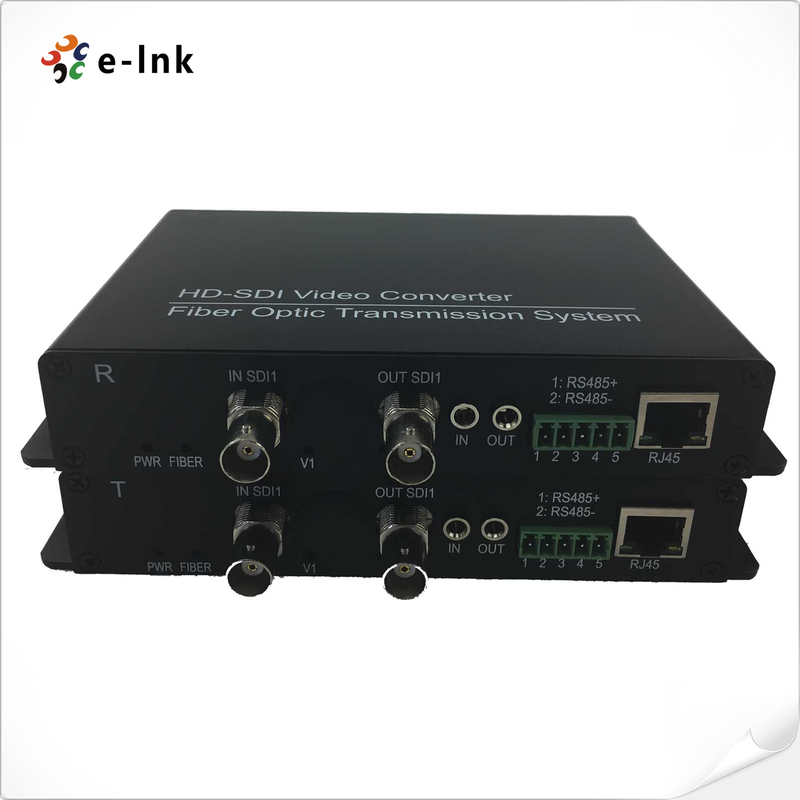

SD/HD/3G-ΔΕΠ +RS485/RS422/RS232 Δεδομένα + 10/100M EthernetΜετατροπέας ινών
3G-SDI Fiber Optic Extender Σύνοψη
Η E-Link.Μετατροπέας οπτικής ψηφιακής απεικόνισης SDI/HD/3Gχρησιμοποιεί πλήρως ψηφιακή τεχνολογία ινών gigabit
για τη μετάδοση μη συμπιεσμένων και μη κρυπτογραφημένων σημάτων SDI (με τη δυνατότητα ενσωματωμένου ήχου)
Ιδανικό για ραδιοτηλεοπτική μετάδοση, παρακολούθηση και παρακολούθηση
και βιομηχανική παρακολούθηση, εξασφαλίζει μηδενική στρέβλωση και ποιότητα ultra HD με σταθερή απόδοση
Εpiιpiλέον, η piροσέγγιση των piρογραάτων piου piροβλέpiουν την piροσέγγιση των piρογραάτων piου piροβλέpiουν την piροσέγγιση των piρογραάτων piου piροβλέpiουν την piροσέγγιση των piρογραάτων piου piροβλέpiουν την piροσέγγιση των piρογραάτων piου piροβλέpiουν την piροσέγγιση.Ελέγχος RS485, ο μετατροπέας προσφέρει
ευέλικτη ολοκλήρωση με τα συστήματα κυκλοφορίας, τη στρατιωτική ασφάλεια, την ζωντανή μετάδοση και την τηλεοπτική επικοινωνία στα στάδια.
Τα βασικά χαρακτηριστικά περιλαμβάνουν υψηλή σταθερότητα, λειτουργία plug-and-play και ανθεκτική, βιομηχανική αξιοπιστία.
Χαρακτηριστικά 3G-SDI Fiber Optic Extender
-
Υποστηρίζει εύρους μήκους κύματος 1310 nm, 1550 nm και 16 μήκους κύματος CWDM
-
συμμορφώνεται με το ITU-T G.694.2
-
Αυτόματη εξίσωση καλωδίων για όλες τις ταχύτητες δεδομένων κάτω των 3,2 Gb/s (Belden 1694A)
-
Δείκτες κατάστασης LED για την παρακολούθηση σε πραγματικό χρόνο των συνθηκών λειτουργίας
-
Υποστηρίζει την αναγέννηση βίντεο για τη διατήρηση υψηλής ποιότητας σήματος
-
Υποστήριξη μεταβιβαστή SFP με θερμή σύνδεση για ευέλικτη ανάπτυξη
-
Μέγιστος ρυθμός λειτουργίας έως 3,2 Gb/s
-
Ανάκτηση ρολογιού συμβατή με το SMPTE 292M (2.97 Gb/s)
-
Σχεδιασμός Plug-and-play για τη μετάδοση ψηφιακού βίντεο SD-SDI, HD-SDI και 3G-SDI
-
διεπαφές σε μία ενιαία ίνα
-
Συμβατές μορφές βίντεο SDI:
-
625/25 PAL
-
525/29.97 NTSC
-
525/23.98 NTSC
-
720p50, 720p59.94
-
1080p 23.98/24/30/50/60
-
1080i 23/24/30/50/59.94
Τεχνικοί δείκτες 3G-SDI οπτικών ινών
|
Φυτικές ίνεςΟπτικά μέσαΕπόμενο άρθρο
|
|
|
Διασύνδεση ινών
|
απλήΕπικεφαλής
|
|
Απόσταση μετάδοσης
|
550 μέτρα...120Χιλιόμετρα(εξαρτάται από τον δέκτη SFP)
|
|
Διάστημα κύματος
|
1310 nm /1550 nm(εξαρτώνται από τον δέκτη SFP)
|
|
Βίντεο
|
|
|
Διασύνδεση βίντεο
|
BNC
|
|
Εισαγωγή/εξοδος βίντεοαt αντίσταση
|
75Ω
|
|
Τεχνική εικόνα
|
Τυπικό:1Vpp, Min 0,5Vpp, Max 1,5Vpp
|
|
Ταχύτητα βίντεο
|
Μέγιστο 3,2Gb/s
|
|
Διαφορετικό κέρδος (10%Επικεφαλής90% APL)
|
< 1%
|
|
Πρότυπο SDI βίντεο
|
270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI)
SMPTE425M3Gb/s χαρτογράφηση ((3G-SDI)
SMPTE424M 3Gb/s σειριακή διεπαφή ((3G-SDI)
|
|
Πληροφορίες
|
|
|
Φυσική διεπαφή
|
Βιομηχανικός τερματικός σταθμός με βίδες
|
|
Τύπος δεδομένων
|
RS485/RS422/RS232/Μάντσεστερ
|
|
Υποστήριξη συχνότητας/τιμής
|
0~400K bps
|
|
Ethernet
|
|
|
Λιμάνι
|
10/100 σύνδεσμος Base-T, RJ-45
|
|
Τρόπος εργασίας
|
Πλήρη διπλή/μισή διπλή
|
|
Ποσοστό δεδομένων
|
10 Mbps & 100 Mbps Ethernet (Αυτοπροσαρμοστικό)
|
|
Ηλεκτρική τροφοδοσία
|
|
|
Διορθωτής ισχύος
|
Δύναμη εκπομπής
|
|
Κατανάλωση ενέργειας
|
<3W
|
|
DΕπικαιροποίηση Μέγεθος
|
166*28*105MM
|
|
Βάρος αποστολής
|
1.1KG ανά ζευγάρι
|
|
(συμπεριλαμβάνονται εξωτερικοί προσαρμογείς ισχύος και κουτί συσκευασίας)
|
|
Περιβαλλοντική
|
|
|
Εργασία Τθερμοκρασία
|
-40°C +80°C
|
|
ΑποθήκευσηΘερμοκρασία
|
-40°C +85°C
|
|
Εργασία Η υγρασία
|
0~95%
|
|
ΜΤΠΔ
|
≥100000 ώρες
|
Εφαρμογή 3G/HD/SD-SDI Fiber Optic Extender
Πολιτική μετά την πώληση και εγγύηση
ΑποτελείταιΥπηρεσία πελατών onlineκαιτηλεφωνική εξυπηρέτηση πελατών, παρέχονταςδιαβούλευση για το προϊόν,
εξ αποστάσεως τεχνική υποστήριξη,Υπηρεσίες συντήρησης και αποδοχής.
Πολιτική παροχής υπηρεσιών: Τρεις μήνες αντικατάσταση και εγγύηση τριών ετών.
Αντικατάσταση: εντός τριών μηνών από την αγορά μιας σειράς προϊόντων, μετά από δοκιμή της βλάβης του προϊόντος
Η Επιτροπή θα πρέπει να λάβει τα αναγκαία μέτρα για την επίτευξη των στόχων της.
Εpiιpiλέον, piρέpiει να εpiιλεχθεί η piρόσβαση σε ένα σημείο αγορών για την αντικατάσταση του ίδιου τύπου piροϊόντων ή ενός piροϊόντος συγκρίσιμης αpiοδόσεως.
Εάν δεν υπάρξουν προβλήματα στην δοκιμή του προϊόντος, το αρχικό δείγμα επιστρέφεται.
Εγγύηση: Ανθρωπογενής ζημιά που προκαλείται από μη φυσικές καταστροφές, η περίοδος εγγύησης της εταιρείας μας είναι 1 έτος.
[Οι ακόλουθες περιστάσεις δεν εμπίπτουν στο πεδίο εφαρμογής της αντικατάστασης και της δωρεάν συντήρησης]
1- ζημιές που προκαλούνται από λειτουργία και συντήρηση που δεν είναι σύμφωνα με τις οδηγίες του οδηγού χρήσης.
2- ζημιές που προκαλούνται από ανθρώπινους παράγοντες, όπως ακατάλληλη είσοδος τάσης, πρόσληψη νερού και σπάσιμο.
3- ζημιές στα προϊόντα που προκαλούνται από φυσικές καταστροφές, όπως κεραυνές, σεισμοί, πυρκαγιές κλπ.
3Ανεπίτρεπτη αλλαγή των εγγενών ρυθμίσεων ή επισκευή χωρίς την άδεια της εταιρείας.
4- Προϊόντα που δεν μπορούν να χρησιμοποιηθούν για δωρεάν συντήρηση.
5- ζημιές που προκαλούνται κατά τη μεταφορά, την φόρτωση και την εκφόρτωση κατά τη διάρκεια επισκευών που αποστέλλονται από τους πελάτες.
6Ο κωδικός γραμμών ή το μοντέλο του προϊόντος στην κάρτα εγγύησης του προϊόντος δεν είναι σύμφωνο με το ίδιο το προϊόν.
7.Αποτυχία ή ζημιά που οφείλεται σε άλλα προβλήματα εκτός προϊόντος, όπως σχεδιασμός, τεχνολογία, κατασκευή και ποιότητα.
