Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Διεπαφή ινών: | Μονοκατευθυντικό LC | Απόσταση μετάδοσης: | 550m20Km |
|---|---|---|---|
| Θερμοκρασία λειτουργίας: | -20℃~+70℃ | Προσαρμοστής δύναμης: | Συνεχή 5V |
| Κατανάλωση ενέργειας: | <5w> | Επιλογές τοποθέτησης: | Δισκολόπι |

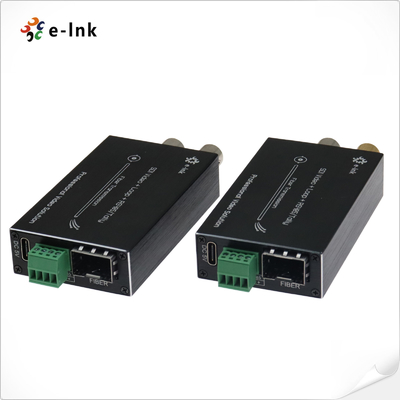

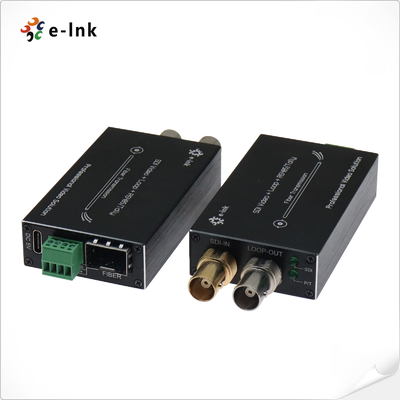

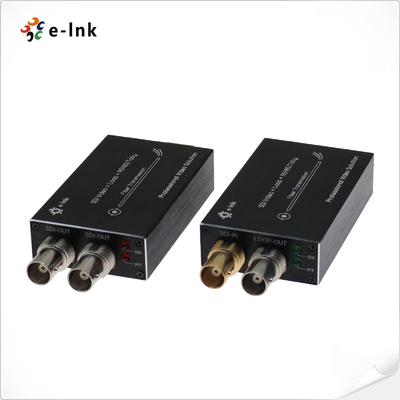

Μίνι τύπου 3G-SDI σε μετατροπέα ινών με Tally& Αντίστροφη RS485
Πλεονεκτήματα του βιομηχανικού διακόπτη Ethernet
Κάθε κανάλι περιλαμβάνει 8 κανάλια ήχου ενσωματωμένο.
∆ Αυτοματοποιημένη εξισορρόπηση καλωδίων, που χρησιμοποιείται για όλες τις ταχύτητες κάτω των 3,2 Gb/s (Belden 1694A) ·
∆ Αυτοματοποιημένη ανασυγκρότηση 270Mbit/s - 1,48Gbit/s - 3Gbit/s
∆ΑΣΜΑΤΙΚΗ ΕΠΙΤΡΟΠΗ
Δυνατότητα μετάδοσης σε μεγάλες αποστάσεις έως 80 χλμ.
∆ ∆ ∆ ∆ ∆
- Διαχειρίζεται όλα τα παθολογικά πρότυπα, πλήρως ψηφιακή μετάδοση χωρίς συμπίεση.
Δείκτης κατάστασης LED για την παρακολούθηση των συνθηκών εργασίας
Βιομηχανικός διακόπτης Ethernet Τεχνικοί δείκτες
| Διεπαφή οπτικών ινών | |
| Διασύνδεση ινών | Simplex LC |
| Απόσταση μετάδοσης | 550μ-20χλμ. |
| Διάστημα κύματος | 1310nm/1550nm |
| Βίντεο | |
| Διασύνδεση βίντεο | BNC |
| Αντίσταση εισόδου/εξόδου βίντεο | 75Ω |
| Τεχνική εικόνα | Τυπικό:1Vpp, Min 0,5Vpp, Max 1,5Vpp |
| Ταχύτητα βίντεο | Μέγιστο 3,2Gb/s |
| Διαφορετικό κέρδος (10%~90% APL) | < 1% |
| Υποστήριξη μορφότυπου SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Πρότυπο SDI βίντεο | 270Mbps (SD-SDI), 1.485Gbps/M (HD-SDI) |
| SMPTE425M3Gb/s χαρτογράφηση ((3G-SDI) | |
| SMPTE424M 3Gb/s σειριακή διεπαφή ((3G-SDI) | |
| Πληροφορίες | |
| Φυσική διεπαφή | Βιομηχανικός τερματικός σταθμός με βίδες |
| Τύπος δεδομένων | Αριθμός & Αντίστροφη RS485 |
| Υποστήριξη συχνότητας/τιμής |
Μέγιστο 115200bps για RS422 Μέγιστο 57600bps για RS485 |
| ΒΑ | < 10 ̇9 |
| Δείκτης LED | |
| ΔΕΠ | Βίντεο SDI |
| Α/Τ | Ηλεκτρική τροφοδοσία |
| Μηχανικές | |
| Μέγεθος (LxWxH) |
73 x 44 x 17 mm (TX) 73 x 44 x 17 mm (RX) 185 x 132 x 100 mm (Πακέτο) |
| Βάρος |
75 g (TX) 75 g (RX) 450 g (συσκευή) |
| Κουκούπι | Αλουμινένια θήκη |
| Επιλογές τοποθέτησης | Δισκολόπι |
Βιομηχανικός διακόπτης EthernetΣύνοψη

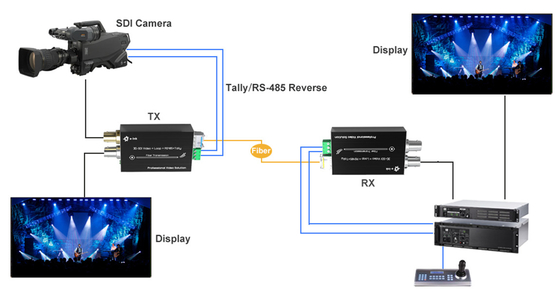

Η σειρά LNK-M3G-1V Mini-type 3G/HD-SDI Fiber Converter υποστηρίζει ένα κανάλι 3G/HD-SDI Video (ήχος ενσωματωμένο) & Tally & Reverse RS485 σήμα που μεταδίδεται μέσω οπτικού καλωδίου ινών,και να παρακολουθούν το σήμα τοπικά μέσω έξόδου βρόχου 3G/HD-SDIΟ E-link 3G/HD-SDI Video over Fiber Converters περιλαμβάνει έναν πομπό και έναν δέκτη για σήμα 3G/HD-SDI 1080P.
Πληροφορίες παραγγελίας
| Σχήμα | Περιγραφή |
| LNK-M3G-1V-MM | Μίνι-τύπος 3G-SDI σε μετατροπέα ινώνμεTally & Reverse RS485 και loop out, MMF, LC Fiber Connector 500 μέτρα, συμπεριλαμβανομένου του πομπού και του δέκτη, που χρησιμοποιούνται από ζεύγη |
| LNK-M3G-1V-20 | Μίνι τύπου 3G-SDI σε μετατροπέα ινών με Tally & Reverse RS485 και loop out, SMF, LC Fiber Connector 20KM, συμπεριλαμβανομένου του πομπού και του δέκτη |
| LNK-M3G-1V-40 | Μίνι-τύπος 3G-SDI σε μετατροπέα ινών με Tally & Reverse RS485 και loop out, SMF, LC Fiber Connector 40KM, συμπεριλαμβανομένου του πομπού και του δέκτη |
