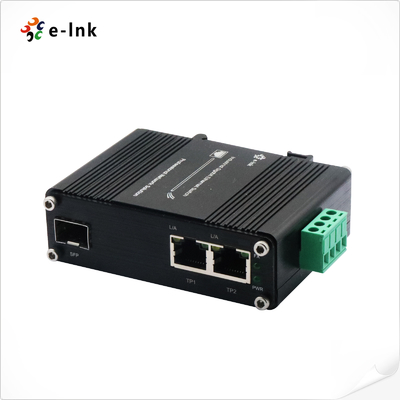

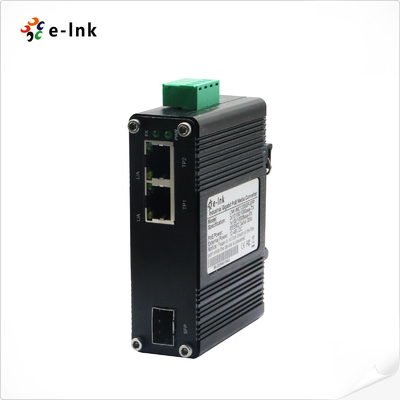

Mini Industrial 1-Port 100/1000X SFP σε 2-Port 10/100/1000T Ethernet Media Converter
Επισκόπηση
Η σειρά LNK-IMC1200G-SFP αντιπροσωπεύει μια στιβαρή σειρά μετατροπέων μέσων (media converters) που είναι τοποθετημένοι σε ράγα DIN
για βιομηχανικές εφαρμογές δικτύωσης. Αυτές οι συσκευές σκληρυμένου βαθμού διαθέτουν συνδεσιμότητα διπλής θύρας με
χάλκινο Ethernet 10/100/1000Base-T και διεπαφές οπτικών ινών 100/1000Base-X SFP, παρέχοντας ευέλικτες δυνατότητες μετατροπής μέσων.
Σχεδιασμένη για αξιοπιστία σε σκληρά περιβάλλοντα, η σειρά λειτουργεί σε όλο το εύρος
εκτεταμένη θερμοκρασία από -40°C έως +75°C, διατηρώντας παράλληλα τη συμμόρφωση με τα πρότυπα EN55022.
Υποστηρίζοντας τόσο ημιαμφίδρομη όσο και αμφίδρομη λειτουργία, αυτοί οι μετατροπείς φιλοξενούν διάφορες μονάδες SFP
(μονοκατευθυντική/πολυκατευθυντική, 1/2 πυρήνας) για την κάλυψη ποικίλων απαιτήσεων δικτύου οπτικών ινών. Ιδανική για βιομηχανική
αυτοματισμός, μεταφορές και υπαίθριες εγκαταστάσεις, η σειρά LNK-IMC1200G-SFP προσφέρει σταθερή
απόδοση όπου ο τυπικός εξοπλισμός εμπορικού βαθμού θα αποτύγχανε.
Βασικές βελτιώσεις:
1. Τοποθετεί σαφώς ως σειρά και όχι ως ένα μοντέλο
2. Καλύτερα οργανωμένες τεχνικές προδιαγραφές
3. Ισχυρότερη πρόταση αξίας για βιομηχανική χρήση
4. Περιλαμβάνει συγκεκριμένα παραδείγματα εφαρμογών
5. Πιο επαγγελματική τεχνική γλώσσα
6. Διατηρεί όλες τις κρίσιμες προδιαγραφές βελτιώνοντας παράλληλα τη ροή
7. Προσθέτει περιεχόμενο σχετικά με τις συνθήκες λειτουργίας («όπου ο τυπικός εξοπλισμός θα αποτύγχανε»)
Χαρακτηριστικά
► Είσοδος τροφοδοσίας μπλοκ ακροδεκτών 12~48VDC

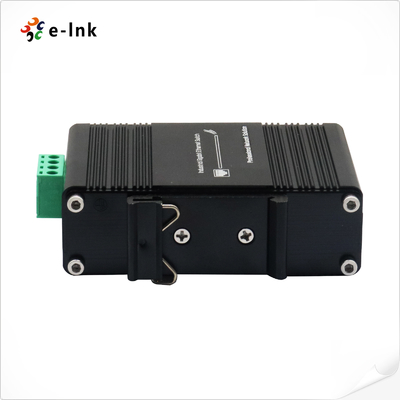

► Υποστηρίζει εγκατάσταση DIN-Rail & Wall-mount
► Σκληρυμένο περιβαλλοντικά -40°C έως 75°C (-40°F έως 167°F) θερμοκρασία λειτουργίας
► Υποστηρίζει Full/Half-duplex, Auto-negotiation
► IEEE 802.3az Energy Efficient Ethernet (EEE)
► 2-port 10/100/1000BASE-T RJ45 με λειτουργία αυτόματου MDI / MDI-X
► 1 θύρα SFP, διπλή λειτουργία 100Base-FX ή 1000Base-X (αυτόματη ανίχνευση)

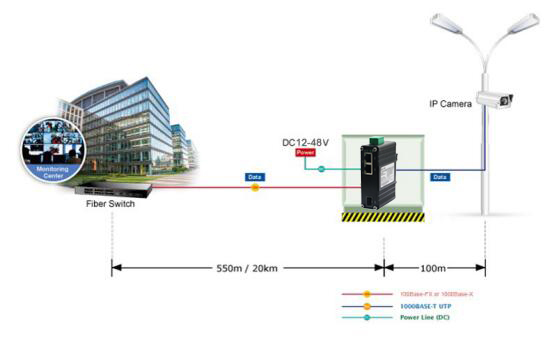

Εφαρμογή
Τεχνικοί Δείκτες
| Ethernet |
| Πρότυπα: |
IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX |
| IEEE802.3ab 1000Base-T |
| IEEE802.3z 1000Base-X |
| IEEE 802.3az Energy Efficient Ethernet (EEE) |
| Τύπος επεξεργασίας: |
Store-and-Forward |
| Ρυθμός φιλτραρίσματος προώθησης: |
14,880pps (10Mbps) |
| 148,800pps (100Mbps) |
| 1,488,000pps (1000Mbps) |
| Μνήμη Buffer πακέτων: |
1 Mbit |
| Μέγιστο μήκος πακέτου: |
9K Bytes |
| Μέγεθος πίνακα διευθύνσεων |
2K MAC Addresses |
| Διεπαφή |
| Σύνδεσμος: |
2 x RJ45 |
| Οπτική θύρα: |
1 x SFP 1000Base-X ή 100Base-FX (αυτόματη ανίχνευση) |
| Ηλεκτρικά και Μηχανικά |
| Είσοδος ρεύματος: |
12~48VDC, 4-pin terminal block |
| Κατανάλωση ρεύματος: |
5W Max. |
| Ενδείξεις LED: |
| PWR: |
Κατάσταση λειτουργίας |
| L/A: |
Κατάσταση σύνδεσης δεδομένων |
| SPD: |
Κατάσταση Ethernet |
| 100M/1000M: |
Κατάσταση σύνδεσης οπτικών ινών |
| Διαστάσεις (ΠxΒxΥ): |
95 x 70 x 30 mm |
| Βάρος: |
0.25Kg |
| Περίβλημα: |
Αλουμινένιο Περίβλημα |
| Επιλογές τοποθέτησης: |
DIN-Rail / Wall-mount |
| Περιβαλλοντικά |
| Θερμοκρασία λειτουργίας: |
-40°C έως 75°C (-40°F έως 167°F) |
| Θερμοκρασία αποθήκευσης: |
-40°C έως 85°C (-40°F έως 185°F) |
| Σχετική υγρασία: |
5% έως 95% μη συμπυκνωμένη |
| MTBF |
> 200,000 ώρες |
| Ρυθμιστικές εγκρίσεις |
| ISO9001, CE, FCC, RoHS |
|
EMI:
EN55022:2010+AC: 2011, Class A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024: 2010
|
|
EMS:
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Surge)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)
|
Πληροφορίες παραγγελίας
| Μοντέλο |
Περιγραφή |
| LNK-IMC1200G-SFP |
Σκληρυμένος 2-Port 10/1001000BASE-TX σε 100/1000BASE-X SFP Media Converter |
| Επιλογές SFP |
► Επιλογή SFP. Επιλέξτε το SFP σας στη σελίδα Επιλογές SFP (Industrial SFP). |
| ► Η μονάδα SFP πρέπει να αγοραστεί ξεχωριστά. |
| Επιλογές τοποθέτησης |
► Προεπιλεγμένη βάση DIN-Rail εγκατεστημένη. Η βάση Wall Mount περιλαμβάνεται. |
| Επιλογές τροφοδοσίας |
► Τροφοδοτικό 24W/1A 24VDC. Ανοιχτό καλώδιο για μπλοκ ακροδεκτών |
| ► Το τροφοδοτικό πρέπει να αγοραστεί ξεχωριστά. |
